Standard LPDA

UHALP 9108 A - Log.-Per. Antenna  250 - 2400 MHz VULP 9118 A - LPDA  180 - 1500 MHz VULP 9118 B - LPDA  160 - 1500 MHz VULP 9118 C - LPDA  100 - 1500 MHz VULP 9118 D - LPDA  95 - 1500 MHz VULP 9118 E - LPDA 75 - 1500 MHz VULP 9118 F - LPDA  55 - 1800 MHz VULP 9118 G - LPDA  45 - 1500 MHz VULP 9118 H - LPDA  30 - 1500 MHz VUSLP 9111 - LPDA  230 - 2300 MHz VUSLP 9111 B - LPDA 200 - 3000 MHz VUSLP 9111 E - LPDA  70 - 3000 MHz VUSLP 9111 F - LPDA  80 - 3000 MHz USLP 9142 - LPDA  0.7 - 5 GHz USLP 9143 - LPDA  0.3 - 7 GHz USLP 9143 B - LPDA  0.2 - 7 GHz ESLP 9145 -LPDA  1 - 18 GHz VUSLP 9111-1000 - LPDA  0.8 - 3 GHz VUSLP 9111-400 LPDA    0.4 - 3 GHz



UHALP 9108 A - Log.-Periodische Antenne

  • Schwarzbeck UHALP 9108A Log.-Periodic Antenna
  • UHALP 9108 A - Typical Antenna Factor
  • UHALP 9108 A - Typical Gain





Frequenzbereich:  250 - 2400 MHz
Polarisation:  linear
Strahlungscharakteristik:  direktional
Material:  Aluminium
Max Leistung: 1 kW
Anschluss: N
Impedanz: 50 Ω nominell
Länge: 0.69 m
Breite: 0.51 m
Gewicht: 1.35 kg
Befestigung: 22 mm Rohr
Empfohlene Adapter: AA 9203 / AA 9202



pdficon small Datenblatt UHALP 9108 A

pdficon small Abmessung

Richtdiagramm

Korrekturdaten

VSWR

Feldstärke








VULP 9118 A - Log.-Per. Antenne


  • Schwarzbeck VULP 9118 A Log.-Per. Antenna
  • VULP 9118 A - Typical Antenna Factor
  • VULP 9118 A - Typical Gain

Frequenzbereich:  180 -1500 (2000) MHz
Polarisation:  linear
Strahlungscharakteristik:  direktional
Material:  Aluminium
Max Leistung:  1 kW
Anschluss:  N
Impedanz:  50 Ω nominell



Länge:  0.98 m
Breite:  0.75 m
Gewicht:  2 kg
Befestigung:  22 mm Rohr
Empfohlener Adapter: AA 9203 / AA 9202



Datenblatt VULP 9118A

Abmessung

Richtdiaremm

Korrekturdaten

VSWR

Feldstärke







VULP 9118 B - Log.-Periodische Antenne

  • Schwarzbeck VULP9118B Log.-Periodic Antenna
  • VULP 9118 B - Typical Antenna Factor
  • VULP 9118 B - Typical Gain



Frequenzbereich: 160 -1500 (2000) MHz
Polarisation: linear
Strahlungscharakteristik: direktional
Material: Aluminium
Max Power: 1 kW
Anschluss: N
Impedanz: 50 Ω nominell
Länge: 1.09 m
Breite: 0.89 m
Gewicht: 2.3 kg
Befestigung: 22 mm Rohr



Datenblatt VULP 9118 B

Abmessung

Korrekturdaten

VSWR

Feldstärke






VULP 9118 C - Log.-Periodische Antenne

  • VULP 9118 C - Typical Antenna Factor
  • VULP 9118 C - Typical Antenna Gain
Frequenzbereich: 100 -1400 (2000) MHz
Polarisation: linear
Strahlungscharakteristik: direktional
Material: Aluminium
Max Leistung: 1 kW
Anschluss: N
Impedanz: 50 Ω nominell



Länge: 1.39 m
Breite: 1.20 m
Gewicht: 2.8 kg
Befestigung: 22 mm Rohr
Empfohlener Adapter: AA 9203 / AA 9202



Datenblatt VULP 9118C

Abmessungen

Richtdiagramm

VSWR







VULP 9118 D - Log Periodic Antenna


  • Schwarzbeck VULP 9118 D
  • VULP 9118 D - Typical Antenna Factor
  • VULP 9118 D - Typical Antenna Gain
Frequenzbereich: (80) 95 - 1500 (1800) MHz
Polarisation: linear
Strahlungscharakteristik: direktional
Material: Aluminium
Max Leistung: 1 KW

Anschluss:

N
Impedanz: 50 Ω nominell



Länge: 1.59 m
Breite: 1.65 m
Gewicht: 3.4 kg

Befestigung:

Center Mount
Empfohlene Adapter: KG 9201



Datenblatt VULP 9118 D

Abmessung

pdficon small Korrekturdaten

Richtdiagramm

VSWR

pdficon small Feldstärke







VULP 9118 E - Log.-Per. Antenne

  • Schwarzbeck VULP 9118E Log Periodic Antenna
  • VULP 9118 E - Typical Antenna Factor
  • VULP 9118 E - Typical Antenna Gain
Frequenbereich:

75 (50) - 1500 MHz

Polarisation: linear
Strahlungscharakteristik: direktional
Material: Aluminium
Max Leistung: 1 KW
Anschluss: N
Impedanz: 50 Ω nominell



Länge: 1.87 m
Breite: 1.94 m
Gewicht: 3.8 kg
Befestigung: Center Mount
Empfohlener Adapter KG 9201



Datenblatt VULP 9118 E

Abmessung

Richtdiagramm

VSWR

pdficon small Feldstärke







VULP 9118 E special - Log.-Periodische Antenne

  • Schwarzbeck VULP9118E spezial
Frequenzbereich:

75 - 1500 (2000) MHz

Polarisation: linear
Strahlungscharakteristik: direktional
Material: Aluminium
Max Leistung: 1 KW
Anschluss: N
Impedanz: 50 Ω nominell



Länge: 1.87 m
Breite: 1.40 m
Gewicht: 4.5 kg
Befestigung: Center Mount
Empfohlener Adapter KG 9201



Techn. Daten nahezu identisch zu VULP 9118 E bei verringerter Breite.

Spezial = Faltung der längsten Elemente.




Datenblatt VULP 9118E special

Korrekturdaten

Feldstärke







VULP 9118 E High Power - Log.-Per. Antenne

Frequenzbereich:

75 (50) - 1500 MHz

Polarisation: linear
Strahlungscharakteristik: direktional
Material: Aluminium

Max Leistung:

5.4 kW (<100 MHz)
1.5 kW (<1 GHz)
Anschluss: 7/16 female
Impedanz: 50 Ω nominell



Länge: 1.87 m
Breite: 1.94 m
Gewicht: 4.3 kg
Befestigung: Center Mount
Empfohlene Adapter: KG 9201



Datenblatt VULP 9118E High Power

Abmessungen

Korrekturdaten

Feldstärke







VULP 9118 F - Log.-Periodische Antenne

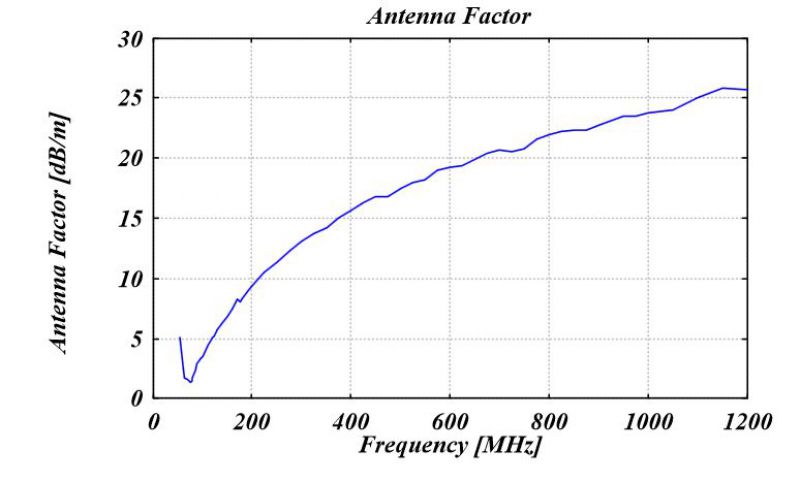

  • VULP 9118 F - Typical Antenna Factor

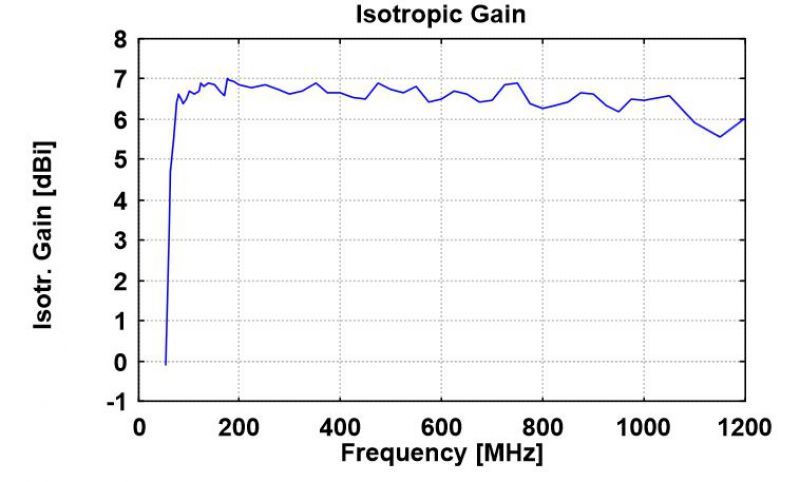

  • VULP 9118 F - Typical Antenna Gain
Frequenzbereich:

55  - 1800 MHz

Polarisation: linear
Strahlungscharakteristik: direktional
Material: Aluminium
Max Leistung: 1 KW
Anschluss: N
Impedanz: 50 Ω nominell



Länge: 2.15 m
Breite: 2.27 m
Gewicht:
Befestigung: Center Mount



Datenblatt VULP 9118 F

Abmessung








VULP 9118 G - Log.-Periodische Antenne

  • VULP 9118 G - Log Periodic Antenna
  • VULP 9118 G - Typical Antenna Factor
  • VULP 9118 G - Typical Antenna Gain
Frequenzbereich:

45 - 1500 MHz

Polarisation: linear
Strahlungscharakteristik: direktional
Material: Aluminium
Max Leistung: 1 KW
Anschluss: N
Impedanz: 50 Ω nominal



Länge: 2.53 m
Breite: 2.67 m
Gewicht:
Befestigung: Center Mount



Datenblatt VULP 9118G

Abmessung

Korrekturdaten

Feldstärke









VULP 9118 D/E/F/G special - Log.-Periodische Antennen

  • Schwarzbeck VULP9118E spezial



Technische Daten nahezu identisch zu VULP 9118 D/E/F/G

bei verringerter Breite.

Aufpreis bezogen auf VULP 9118-Grundmodell.

Spezial = Faltung der längsten Element



Datenblatt VULP 9118 D special

Datenblatt VULP 9118 E special

pdficon small Datenblatt VULP 9118 G special







VULP 9118 H - Log.-Periodische Antenne

  • VULP 9118 H - Typical Antenna Factor
  • VULP 9118 H - Typical Antenna Gain
Frequenzbereich:

(26) 30 - 1500 (1800) MHz

Polarisation: linear
Strahlungscharakteristik: direktional
Material: Aluminium
Max Leistung:

2 kW (30 MHz)
300 W (1 GHz)

Anschluss: N
Impedanz: 50 Ω nominell



Länge: 4.85 m
Breite: 5.12 m
Höhe: 0.38 m
Gewicht: 35 kg



Datenblatt VULP 9118H

Richtdiagramm


 Option: Grauer Wetterschutzlack und wetterfeste Versiegelung






VUSLP 9111 - Log.-Periodische Antenne

  • Schwarzbeck VUSLP9111
  • VUSLP 9111 - Typical Antenna Factor
  • VUSLP 9111 - Typical Antenna Gain
Frequenzbereich:

(200) 230 - 2300 (4000) MHz

Polarisation: linear
Strahlungscharakteristik: direktional
Material: Aluminium
Max Leistung: 1 kW (230 MHz)
Anschluss: N
Impedanz: 50 Ω nominell



Länge: 79 cm
Breite: 65 cm
Höhe: 8.2 cm
Gewicht: 1.6 kg
Empfohlene Adapter: AA 9203 / AA 9202



Datenblatt VUSLP 9111

Richtdiagramm

Korrekturdaten

VSWR

Feldstärke







VUSLP 9111 B - Log Periodische Antenne


  • Schwarzbeck VUSLP 9111 B - Log Periodic Antenna
  • VULP 9111 B - Typical Antenna Factor
  • VULP 9111 B - Typical Antenna Gain
Frequenzbereich:

(180) 200 - 3000 (4000) MHz

Polarisation: linear
Strahlungscharakteristik: direktional
Material: Aluminium
Max Leistung: 1 kW (<300 MHz)
Anschluss: N
Impedanz: 50 Ω nominell



Länge: 90 cm
Breite: 77.6 cm
Höhe: 8.2 cm
Gewicht: 1.7 kg
Empfohlene Adapter: AA 9203 / AA 9202



Datenblatt VUSLP 9111B

Korrekturdaten

pdficon small Feldstärke







VUSLP 9111 E - Log.-Periodische Antenne


  • Schwarzbeck 9111 E
  • VUSLP 9111 E - Typical Antenna Factor
  • VUSLP 9111 E - Typical Antenna Gain
Frequenzbereich:

(65) 70 - 3000 (4000) MHz

Polarisation: linear
Strahlungscharakteristik: direktional
Material: Aluminium
Max Leistung: 1 kW (<300 MHz)
Anschluss: N
Impedanz: 50 Ω nominell



Länge: 1.59 m
Breite: 1.93 m
Höhe: 0.11 m
Gewicht: 3.1 kg
Befestigung: Center Mount
Empfohlener Adapter: KG 9201



Datenblatt VUSLP 9111E

Korrekturdaten

VSWR

Feldstärke









VUSLP 9111 F - Zerlegbare Log.-Per. Antenne



NEU

  • VUSLP 9111 F - Typical Antenna Factor
  • VUSLP 9111 F - Typical Antenna Gain
  • VUSLP 9111 F
  • VUSLP 9111F


Die VUSLP 9111 F ist eine zerlegbare logaritmisch-periodische Breitband Antenne (LPDA) für den Frequenzbereich (75) 80 MHz bis 3 (4) GHz.



Für Transport und raumsparenden Lagerung ist die VUSLP 9111 F mit Schnelltrennstellen versehen. Diese Schnelltrennstellen ermöglichen eine werkzeuglose Demontage der hinteren Antennenteile innerhalb von wenigen Sekunden



Nach der Demontage der hinteren Elemente sinkt die Größe der Antenne um etwa die Hälfte. Die VUSLP 9111 F ist daher gut geeignet für portable Anwendungen.



Frequenzbereich, nominell:

 80 MHz ... 3 GHz

Nutzbarer Frequen:

 75 MHz ... 4 GHz

Polarisation:

 linear

Strahlungscharakteristik:

 direktional

Isotropgewinn:

 typ. 6.3 dBi +/- 1.3 dB

Antennenfaktor:

 4 ... 35 dB/m

Impedanz, nominell:

 50

VSWR:

 typ. 20 dB

Max. Eingangsleistung:

 1000 W (<300 MHz)
  300 W (1 GHz)

Anschluss:

 N-Buchse



Zentralbefestigung:

 3/8" & M12



Breite x Länge x Dicke:

 1.34 x 1.53 x 0.11 m

Gewicht:

 3.0 kg





Datenblatt VUSLP 9111 F

Korrekturdaten



Option:

    • Transport Koffer CCA 9111 F
    • Mastadapter für Messwagen inkl. polarisationswechsler.








USLP 9142 - Log.-Periodische Antenne


  • USLP 9142  Log. - Per. Antenna
  • USLP 9142 - Typical Antenna Factor
  • USLP 9142 - Typical Antenna Gain
Frequenzbereich:

0.7 - 5 (8) GHz

Polarisation: linear
Strahlungscharakteristik: direktional
Material: Aluminium
Max Leistung: 50 W
Anschluss: N
Impedanz: 50 Ω nominell



Länge: 46 cm
Breite: 20 cm
Höhe:
Gewicht: 0.5 kg
Befestigung: 22 mm Rohr
Empfohlene Adapter: AA 9203 / AA 9202



Datenblatt USLP 9142

Abmessung

Richtdiagramme

VSWR

Feldstärke










USLP 9143 - Log Periodische Antenne


  • Schwarzbeck USLP 9143 log.-periodic antenna
  • USLP 9143 - Typical Antenna Factor
  • USLP 9143 - Typical Antenna Gain
Frequenzbereich:

(250) 300 MHz - 7 (8) GHz

Polarisation: linear
Strahlungscharakteristik: direktional
Material: Aluminium
Max Leistung: 200 W (<500 MHz)
Anschluss: N
Impedanz: 50 Ω nominell



Länge: 430 (686) mm
Breite: 550 mm
Höhe: 50 mm
Gewicht: 1.1 kg
Befestigung: 22 mm Rohr
Empfohlener Adapter: AA 9203 / AA 9202



Datenblatt USLP 9143

Abmessung

Richtdiagramme

Korrekturdaten

pdficon small VSWR

pdficon small Feldstärke










USLP 9143 B - Log.-Periodische Antenne

Frequenzbereich:

(180) 200 MHz - 7 (8) GHz

Polarisation: linear
Strahlungscarakteristik: direktional
Material: Aluminium
Max Leistung: 200 W (<500 MHz)
Anschluss: N
Impedanz: 50 Ω nominell



Länge: 885 mm
Breite: 778 mm
Höhe: 60 mm
Gewicht: 1.2 kg
Befestigung: 22 mm Rohr
Empfohlene Adapter: AA 9203 / AA 9202



pdficon small Datenblatt USLP 9143B

pdficon small Richtdiagramme

pdficon small Korrekturdaten







ESLP 9145 - Mikrowellen Log.-Per. Antenne

  • ESLP 9145 - Typical Antenna Factor
  • ESLP 9145 - Typical Antenna Gain
  • Schwarzbeck ESLP 9145 log.-periodic antenna





Frequenzbereich:

(0.7) 1 - 18 (20) GHz

Polarisation: linear

Strahlungscharacteristik:

direktional
Max Leistung: 20 W
Anschluss: N
Impedanz: 50 Ω nominell



Länge: 500 mm
Breite: 240 mm
Höhe: 40 mm
Gewicht: 0.9 kg
Befestigung: 22 mm Rohr
Empfohlener Adapter: AA 9203 / AA 9202



Wegen einer dämpfungsärmeren Antennenabdeckung kann jetzt mit Radom

gemessen werden!

Für Modelle vor S/N 184 Handbuch konsultieren!




Datenblatt ESLP 9145

Richtdiagramme

VSWR

Feldstärke







VUSLP 9111-1000 - Log.-Periodische Antenne


  • Schwarzbeck VUSLP9111-1000 Log.-Periodic Antenna
  • VUSLP 9111-1000 - Typical Antenna Factor
  • VUSLP 9111-1000 - Typical Antenna Gain





Frequenzbereich:

(0.75) 0.8 - 3 (4) GHz

Polarisation: linear
Strahlungscharakteristik: direktional
Max. Leistung: 300 W (1 GHz)
Anschluss: N
Impedanz: 50 Ω nominell



Länge: 460 mm
Breite: 220 mm
Höhe: 65 mm
Gewicht: 0.9 kg
Befestigung: 22 mm Rohr
Empfohlener Adapter: AA 9203 / AA 9202





Datenblatt VUSLP 9111-1000







VUSLP 9111-400 - Log Periodisch Antenne


  • Schwarzbeck VUSLP9111-400 Log.-Periodic Antenna
  • VUSLP 9111-400 - Typical Antenna Factor
  • VUSLP 9111-400 - Typical Antenna Gain





Frequenzbereich:

(340) 400 MHz - 3 (4) GHz

Polarisation: linear
Strahlungscharakteristik: direktional
Max Leistung: 300 W (1 GHz)
Anschluss: N
Impedanz: 50 Ω nominell



Länge: 635 mm
Breite: 450 mm
Höhe: 72 mm
Gewicht: 1.3 kg
Befestigung: 22 mm Rohr
Empfohlene Adapter: AA 9203 / AA 9202





Datenblatt VUSLP 9111-400

pdficon small Richtdiagramme
