Monitoring & Drive Test Antennen




  • Schwarzbeck Tetra-Dipole

 TETRA Dipol



Linear polarrisierter Halbwellendiepol mit 1:1 Übertrager und Festlängen-Elementen
für Messungen an TETRA (terrestrical trunked radio) Funknetzen



Frequenzbereich: 340 - 480 MHz



Gewinn: typ 1.5 dBi



pdficon small Datenblatt Tetra-Dipol





  • Schwarzbeck ILS-Dipole
  • Schwarzbeck ILS-Dipole2



ILS Dipol



Linear polarisierter Halbwellendipol mit 1:1 Übertrager und Festlängen-
Elementen für Messungen an Instrumenten-Landesystemen.



Frequenzbereich:

108 - 118 MHz  ( Landekurzsender, localizer, LOC oder LLZ)

320 - 340 MHz ( Gleitwegsender, glideslope, G/S)



Gewinn (isotrop): 1.5 dBi



pdficon small Datenblatt ILS Dipol

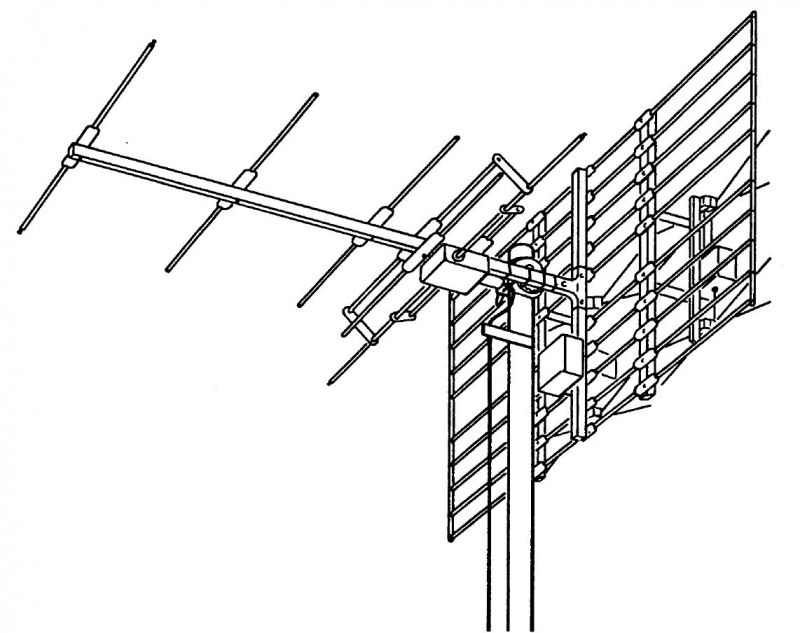

  • Schwarzbeck FT01 VHF - UHF Funkmesswagen-Antenne



FT 01 S



Funkmesswagen-Antenne, Basisausführung, zerlegbar

47-860 (1000) MHz

TV + UKW [Daten1], [Daten2]



pdficon small Datenblatt FT 01 S






FT 01 UKW



UKW-Zusatzelemente für FT 01

85 - 110 MHz

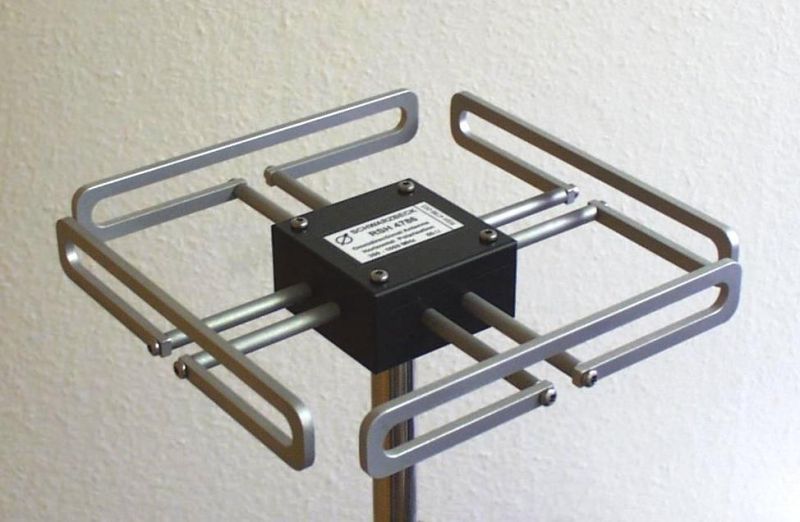

  • Schwarzbeck RSH4786 horizontal omnidirectional antenna



RSH 4786



Horizontal polarisierte UHF Rundstrahlantenne für Empfangs- und Sendebetrieb im Mobil- und Stationäreinsatz. Eine typische Anwendung dieser Antenne ist die DVB-Versorgungsmessung (DVB-T) mittels Funkmeßwagen.



Nutzbarer Frequenzbereich: 350 - 1050 MHz



Datenblatt RSH 4786

Richtdiagramme

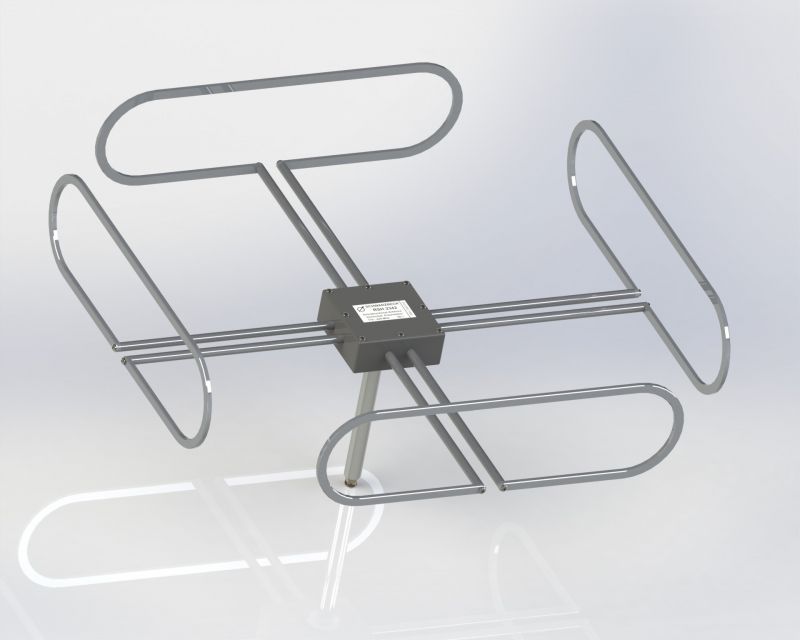

  • Schwarzbeck RSH2342 horizontal omnidirectional Antenna



RSH 2342



Horizontal polarisierte UHF Rundstrahlantenne für Empfangs- und Sendebetrieb im Mobil- und Stationäreinsatz.
Eine typische Anwendung ist die DVB-T- Versorgungsmessung (DTMB, ATSC oder ISDB-T)
mittels Funkmeßwagen.



Nutzbarer Frequenzbereich: 170 - 350 MHz



Datenblatt RSH 2342

Richtdiagramme





  • Schwarzbeck RE 1790



RE 1790



Vertikal polarisierte VHF- UHF Bikonus - Rundempfangsantenne

(170) 230 - 1000 (1100) MHz

mit Rundstrahlcharakteristik in der H-Ebene.



Datenblatt RE 1790

Richtdiagramme

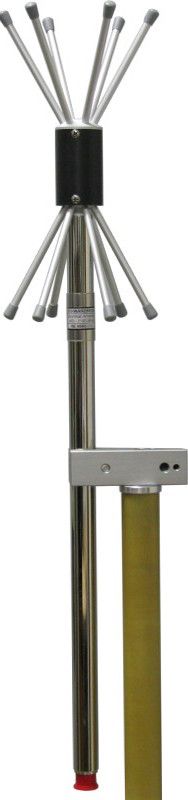

  • Schwarzbeck RE 4590



RE 4590



Vertikal polarisierte VHF- UHF Bikonus - Rundempfangsantenne

(330) 450 - 1000 (1100) MHz

mit Rundstrahlcharakteristik in der H-Ebene.



Datenblatt RE 4590

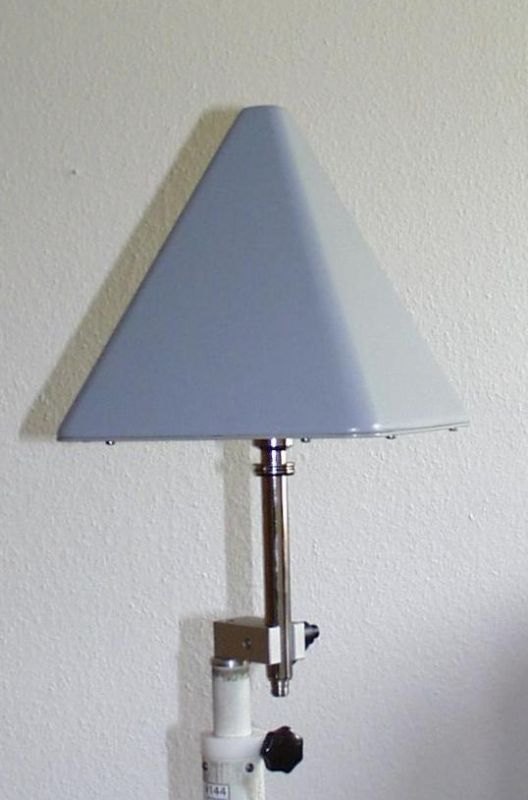

  • Schwarzbeck RS16 vertical polarized microwave biconical antenna



RS 16



Vertikal polarisierte Mikrowellen Bikonusantenne

(0,5) 1 - 6 (8,5) GHz

mit Rundstrahlcharakteristik in der H-Ebene.



Datasheet RS 16

Richtdiagramme

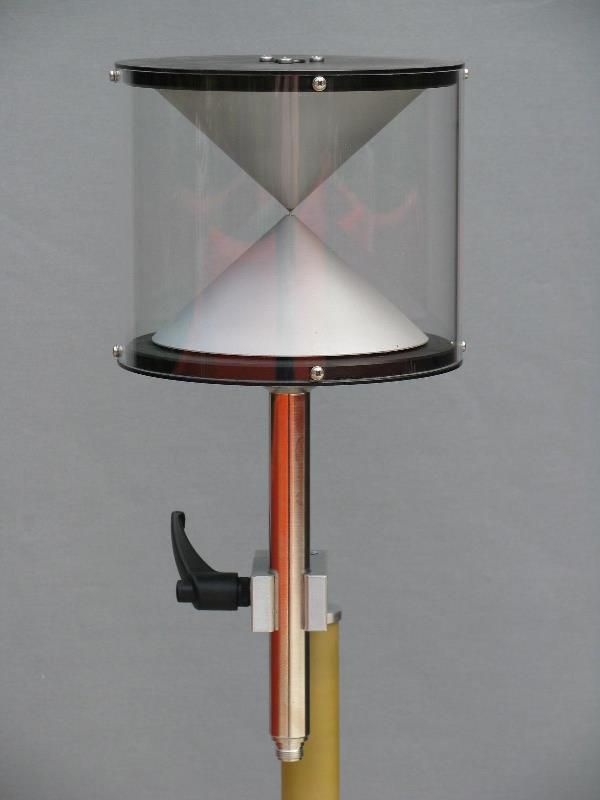

  • Schwarzbeck RS0460 Vertically Polarised Symmetrical Biconical Antenna



RS 0460



Vertikal polarisierte symmetrische Bikonusantenne

0,4 - 6 GHz

mit Rundstrahlcharakteristik in der H-Ebene.



Datasheet RS 0460






  • RRAH_9286_with_RSH_4786



RRAH 9286



Der RRAH 9286 ist ein Antennenhalter für Antennen mit 22 mm Rohr zur senkrechten Montage an einem PKW-Dachgepäckträger. Der Antennenhalter ist für alle Standard Dachgepäckträger mit einer max. Querrohr- Abmessung von 44x30 mm geeignet. Der Montage- Abstand ist von 82-92 cm in 2,5 cm Abständen (Mitte-Mitte) einstellbar.



Datasheet RRAH 9286
