Bikonische Antennen



pdficon large Übersicht bikonische Antennen



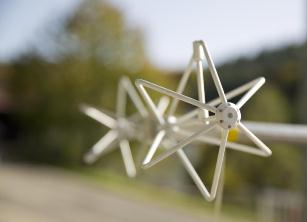

 Faltbikonus oder offene Konuselemente





Bikonusantennen haben ähnliche Eigenschaften wie abgestimmte Halbwellendipole (Rundstrahlcharakteristik in der H-Ebene, "8"-er Charakteristik in der E-Ebene, festes Phasenzentrum, vergleichbarer Gewinn) , wobei durch die charakteristische Form der Doppelkonus-Elemente eine recht große Bandbreite erreicht wird. Eine der ersten und weltweit am meisten verbreiteten kommerziellen Bikonusantennen der HF-Messtechnik ist die BBA 9106 mit Balun VHA 9103. Im Laufe der Zeit wurden weitere Bikonusantennen für Anwendungen entwickelt, bei denen neue Frequenzbereiche herunter bis 20 MHz und bis über 18 GHz hinaus erschlossen wurden. Durch die Verwendung von 4:1 Übertragern gelingt eine weitere Vergrößerung der Bandbreite und eine Gewinnsteigerung von ca. 6 dB am unteren
Frequenzbandende. Die Bikonuselemente können innerhalb von wenigen Sekunden kontaktsicher montiert oder demontiert werden, sie werden von Spannzangen
mit Überwurfmuttern gehalten. Ein kleiner Schlüssel aus Isolierstoff zum Öffnen der Spannzangen wird mitgeliefert, er ist direkt am Kopf des Baluns angebunden und so jederzeit greifbar.

Für viele Anwendungen, in denen normalerweise Halbwellendipole eingesetzt werden, kann durch den Einsatz von Bikonusantennen eine beträchtliche Zeitersparnis erzielt werden. Das zeitraubende Abstimmen der Elementlänge auf die halbe Wellenlänge kann entfallen, eine wichtige Grundvorraussetzung für breitbandige
Wobbelmessungen. Bei der Verwendung von abgestimmten Dipolen werden normalerweise Messungen auf diskreten Frequenzen durchgeführt, die Bikonusantenne erlaubt dagegen einen kontinuierlichen Frequenzdurchlauf, bei dem eventuell vorhandene Messplatzanomalien wesentlich zuverlässiger entdeckt werden.


Typische Anwendungen für Bikonusantennen
sind daher:



  • Breitband-Empfangsantenne für Emissionsmessungen (20-300 MHz)
  • Sendeantenne für Störfestigkeitsprüfungen bei tiefen Frequenzen
  • Schirmdämpfungsmessungen
  • Bestimmung der Messplatzeigenschaften (z.B. Absorberraum oder Freifeldmessplatz)
  • Passive Feldsonde bei Störfestigkeitsprüfungen oder zur
  • Bestimmung des Feldstärkeverlaufs (homogene Zone)



Eine Vielzahl von verschiedenen Kombinationen ermöglicht für jeden Anwendungsfall die Auswahl der optimalen Antenne. Für Empfangsanwendungen (Emissionsmessungen) sind die mit "RX" gekennzeichneten Baluns aufgrund ihrer hervorragenden Symmetrie am besten geeignet, für Sendeanwendungen bei hohen Leistungen (Immunitätsprüfung) die mit "TX" markierten Baluns.



 biconel



BBA 9106 bikonische Elemente kombiniert mit verschiedenen Antennenhaltern / Baluns



BBA 9106 + VHA 9103 B

BBA 9106 bikonische Elemente mit

VHA 9103B Antennenhalter/Balun.

30 - 300 MHz

10 W

RX



pdficon small Datenblatt BBA9106 + VHA9103

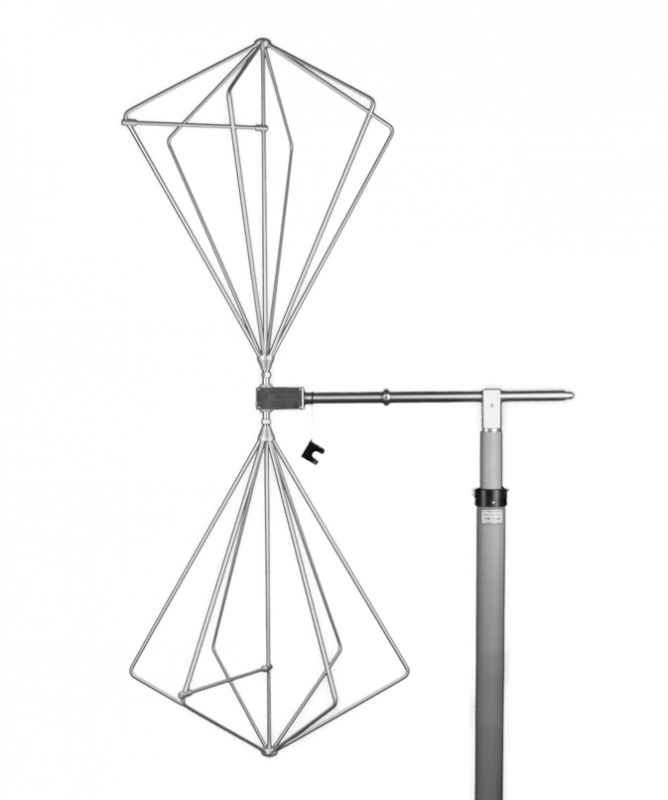

  • Schwarzbeck BBA 9106 elements with VHBB 9124 Antenna Holder

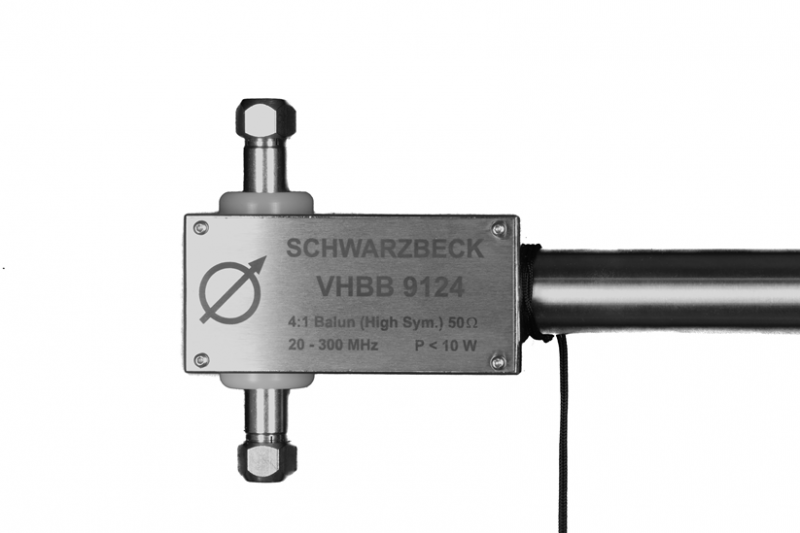

  • Schwarzbeck VHBB 9124



BBA 9106 + VHBB 9124

BBA 9106 bikonische Elemente mit

VHBB 9124 Antennenhalter/Balun.

30 - 300 MHz

10 W

RX



Datenblatt BBA9106 + VHBB9124







BBA 9106 + HFBA 9122

HFBA 9122 Breitband Balun/Antennenhalter mit BBA 9106 bikonischen Elementen.

Speziell für die Messung hoher Feldstärken.

(0.1) 0.15 - 300 (500) MHz



Datenblatt BBA9106 + HFBA9122







BBA 9106 + VHBA 9123

VHBA 9123 Breitband-Balun/Antennenhalter mit

BBA 9106 bikonischen Elementen.

30 - 300 MHz

TX

100 W



Datenblatt BBA9106 + VHBA9123







BBA 9106 + VHBC 9133

VHB 9133 Breitband-Balun/Antennenhalter

mit BBA 9106 bikonischen Elementen.

30 - 300 MHz

TX

1 KW



Datenblatt BBA9106 + VHBC9133







BBA 9106 + VHBD 9134

VHBD 9134 Breitband-Balun/Antennenhalter mit

BBA 9106 bikonischen Elementen.

30 - 200 MHz

TX

2.5 KW



Datenblatt BBA9106 + VHBD9134







BBAL 9136 bikonische Elemente kombiniert mit verschiedenen Antennenhaltern / Baluns



BBAL 9136 + VHA 9103 B

BBAL 9136 bikonische Elemente in Kombination mit VHA 9103B Antennenhalter/Balun.

20 - 200 MHz

10 W

RX



Datenblatt BBAL 9136+VHA9103






  • Schwarzbeck BBAL 9136 biconical elements in combination with the VHBB 9124 Antenna Holder

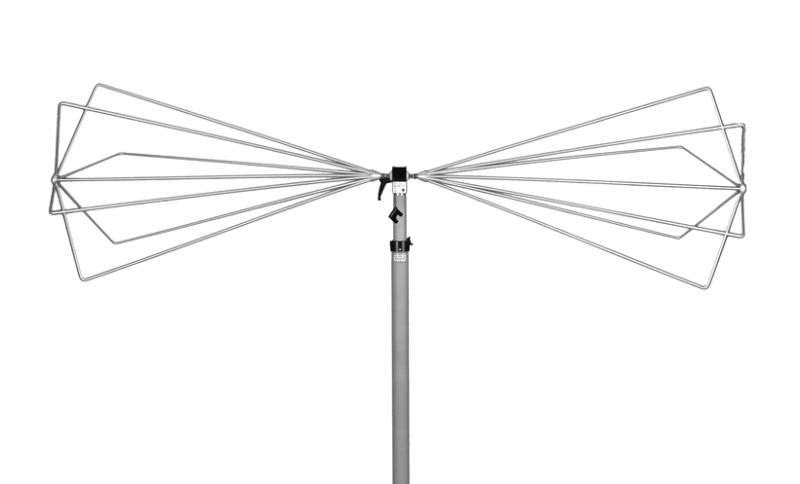

  • Schwarzbeck BBAL9136 biconical elements in combination with the VHBB9124 Antenna Holder
  • Schwarzbeck VHBB 9124



BBAL 9136 + VHBB 9124

BBAL 9136 bikonische Elemente in Kombination mit VHBB 9124 Antennenhalter/Balun.

20 - 200 MHz

10 W

RX



Datenblatt BBAL9136 + VHBB9124









BBAL 9136 + HFBA 9122

BBAL 9136 bikonische Elemente in Kombination mit HFBA 9122 Breitband-Antennenhalter/Balun.

Speziell für die Messung hoher Feldstärken

(0.1) 0.15 - 300 (500) MHz

10W



Datenblatt BBAL9136 + HFBA9122







BBAL 9136 + VHBA 9123

BBAL 9136 bikonische Elemente in Kombination mit VHBA 9123 Breitband-Antennenhalter/Balun.

20 - 200 MHz

TX

100 W



Datenblatt BBAL9136 + VHBA9123







BBAL 9136 + VHBC 9133

BBAL 9136 bikonische Elemente in Kombination mit VHBC 9133 Breitband Antennenhalter/Balun.

20 - 200 MHz

TX

1 KW



Datenblatt BBAL9136 + VHBC9133







BBAL 9136 + VHBD 9134

BBAL 9136 bikonische Elemente in Kombination mit VHBD 9134 Breitband-Antennenhalter/Balun.

20 - 200 MHz

TX

2.5 KW



Datenblatt BBAL9136 + VHBD9134







BBAK 9137 bikonische Elemente kombiniert mit verschiedenen Antennenhaltern / Baluns



BBAK 9137 + VHA 9103 B

BBAK 9137 bikonische Elemente in Kombination mit VHA 9103B Antennenhalter/Balun.

45 - 450 MHz

10 W

RX



Datenblatt BBAK 9137+VHA9103







BBAK 9137 + HFBA 9122

BBAK 9137 bikonische Elemente in Kombination mit HFBA 9122 Breitband-Antennenhalter/Balun.

Speziell für die Messung hoher Feldstärken

 (0.1) 0.15 - 300 (500) MHz

 10W



Datenblatt BBAK9137 + HFBA9122

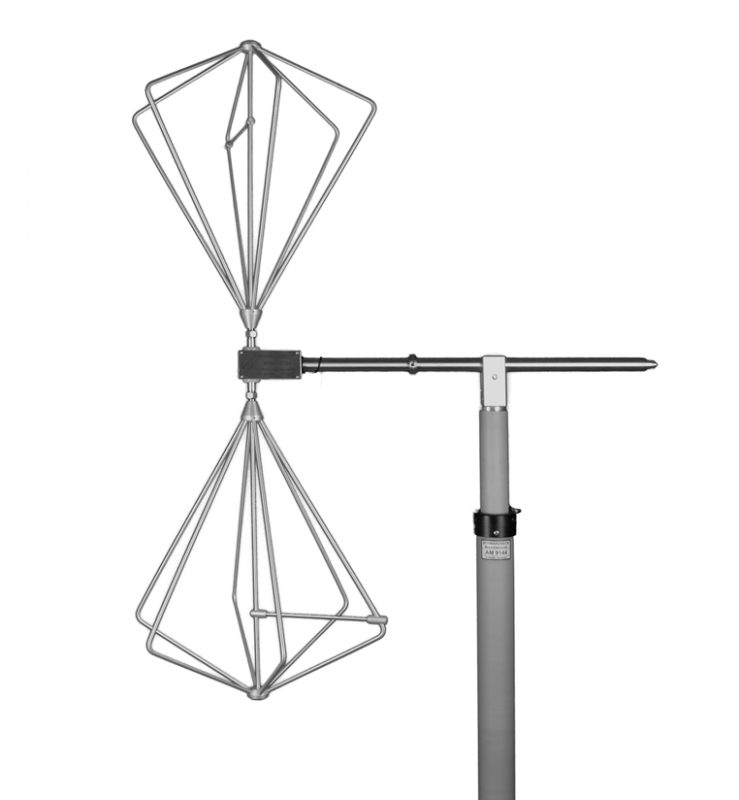

  • Schwarzbeck BBAK 9137 Biconical Elements with the VHBB 9124 Antenna Holder
  • Schwarzbeck VHBB 9124


BBAK 9137 + VHBB 9124

BBAK 9137 bikonische Elemente in Kombination mit VHBB 9124 Antennenhalter/Balun.

45 - 450 MHz

10 W

RX



Datenblatt BBAK9137 + VHBB9124





BBVK 9138 bikonische Elemente kombiniert mit verschiedenen Antennenhaltern / Baluns



BBVK 9138 + VHA 9103 B

BBVK 9138 bikonische Elemente in Kombination mit VHA 9103B Antennenhalter/Balun.

60 - 600 MHz

10 W

RX



Datenblatt BBVK9138 + VHA9103







BBVK 9138 + HFBA 9122

BBVK 9138 bikonische Elemente in Kombination mit HFBA 9122 Breitband-Antennenhalter/Balun.

(0.1) 0.15 - 300 (500) MHz

10W



Datenblatt BBVK9138 + HFBA9122

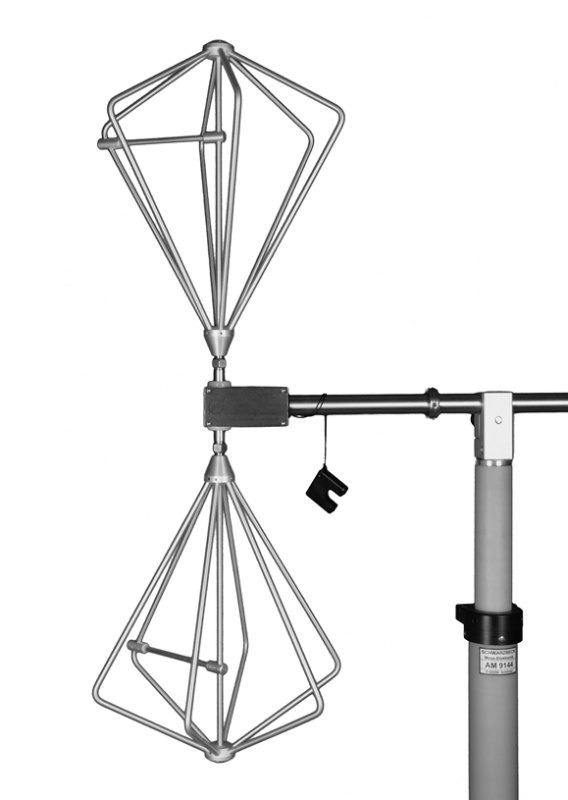

  • Schwarzbeck BBVK 9138 Biconical Elements with VHBB 9124 Antenna Holder



BBVK 9138 + VHBB 9124

BBVK 9138 bikonische Elemente in Kombination mit VHBB 9124 ANtennenhalter/Balun

60 - 600 MHz

10 W

RX



Datenblatt BBVK9138+VHBB9124





BBVU 9135 bikonische Elemente kombiniert mit verschiedenen Antennenhaltern / Baluns


  • Schwarzbeck UBAA 9114 Broadband Balun_Holder with BBUK 9139 Biconical Elements



BBVU 9135 + UBAA 9114

BBVU 9135 bikonische Elemente in Kombination mit UBAA 9114 Antennenhalter/Balun.

verlustarm

30 - 1000 MHZ

5 W

RX



Datenblatt BBVU 9135+UBAA9114







BBVU 9135 + UBAA 9115

BBVU 9135 bikonische Elemente in Kombination mit UBAA 9115 Antennenhalter/Balun

hochsymmetrisch

30 - 1000 MHZ

5 W

RX



Datenblatt BBVU9135 + UBAA9115





BBUK 9139 bikonische Elemente kombiniert mit verschiedenen Antennenhaltern / Baluns



BBUK 9139 + UBAA 9114

BBUK 9139 bikonische Elemente in Kombination mit UBAA 9114 Antennenhalter/Balun.

verlustarm

30 - 1200 MHZ

5 W

RX



Datenblatt BBUK9139 + UBAA9114







BBUK 9139 + UBAA 9115

BBUK 9139 bikonische Elemente in Kombination mit UBAA 9115 Antennenhalter/Balun.

hochsymmetrisch

30 - 1200 MHZ

5 W

RX



Datenblatt BBUK9139 + UBAA9115








SBA 9113 B

Kleine Bikonusantenne

80 MHz - 3 GHz

zum Messen der Harmonischen nach IEC61000-4-3.



Datenblatt SBA9113B

Feldstärke






  • 9113



 SBA 9113

Mikrowellen-Bikonusantenne

0.5 - 3 GHz

20 W

Miniversion auf Anfrage

CIS/A/648/CDV

CISPR16-1-4:2007-02 Ed. 2.0

Site evaluation above 1 GHz ( SiteVSWR )



Datenblatt SBA9113

Richtdiagramme

VSWR

Feldstärke








  • Schwarzbeck 420NJ



420 NJ

Elemente für Störfestigkeit gegen Handy Transmitter für den Standard RI115 von Ford (Ford EMC CS 2009)

für SBA 9113 oder SBA 9113 mini version.



Option:

Opt: Spacer 50

Abstandhalter aus Polystyrol für 420 NJ Elemente. Prüfabstand 50 mm..



Datenblatt 420NJ

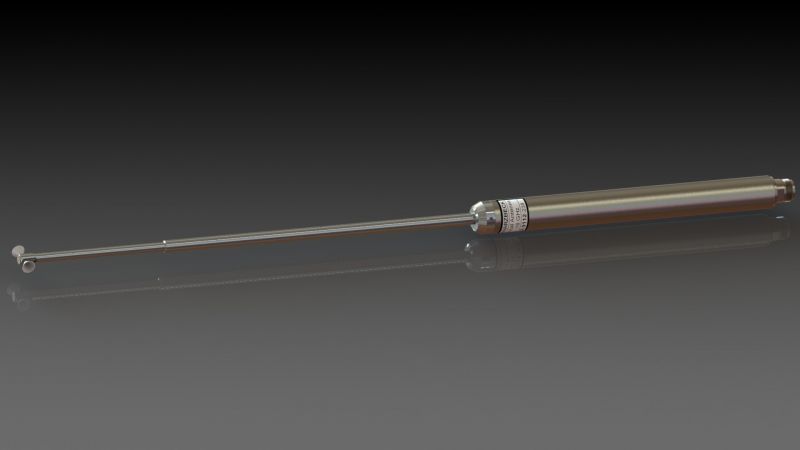

  • Schwarzbeck SBA9112 small biconical antenna for site validation above 1 GHz



SBA 9112

Mikrowellen - Bikonusantenne

(1) 3 - 18 GHz

10 W

mit Transportkoffer

CISPR16-1-4:2007-02 Ed. 2.0

Die Mikrowellen - Bikonusantenne

SBA 9112 ist konform zu CISPR 16-1-4 site validation above 1 GHz. (Site-VSWR)

mini version auf Anfrage



Datenblatt SBA9112

Richtdiagramme E-Ebene

Richtdiagramme H-Ebene

VSWR

Feldstärke

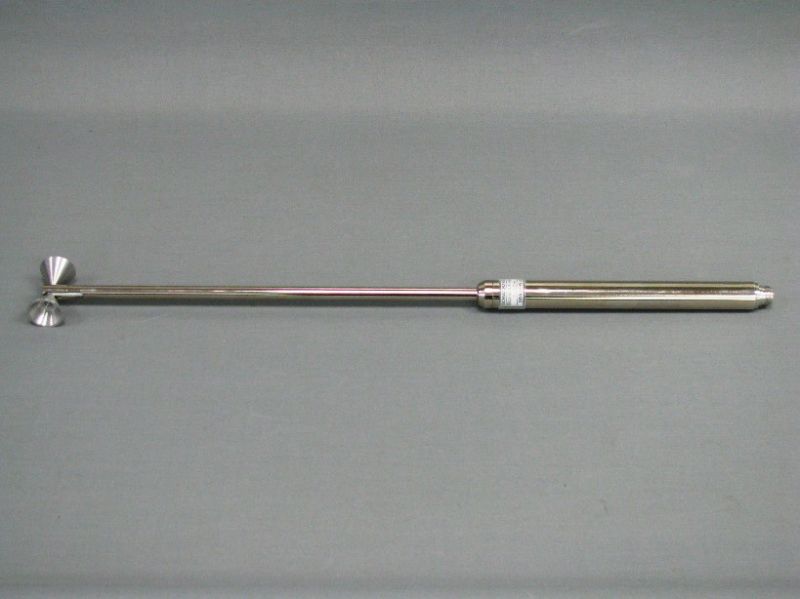

  • Schwarzbeck SBA9119 small biconical broadband antenna  for site validation above 1 GHz



SBA 9119

Mikrowellen-Bikonusantenne

1 - 6 GHz

20 W

CIS/A/648/CDV

CISPR 16-1-4 Site validation above 1 GHz

mit Transportkoffer



Datenblatt SBA 9119

Richtdiagramme

Feldstärke

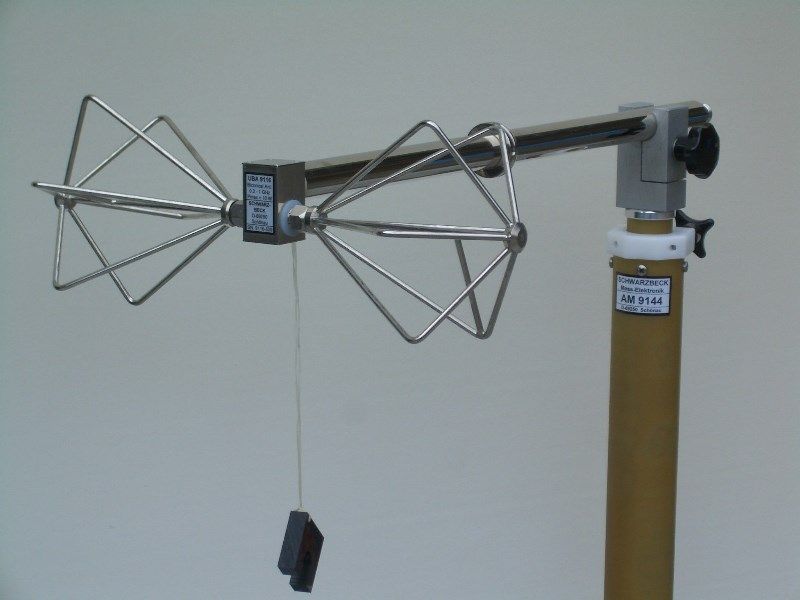

  • Schwarzbeck UBA 9116



UBA 9116

Bikonische UHF Breitbandantenne

(160) 300 -1000 (1100) MHz



Datenblatt UBA 9116

Richtdiagramme

VSWR

[Foto mit CCA]

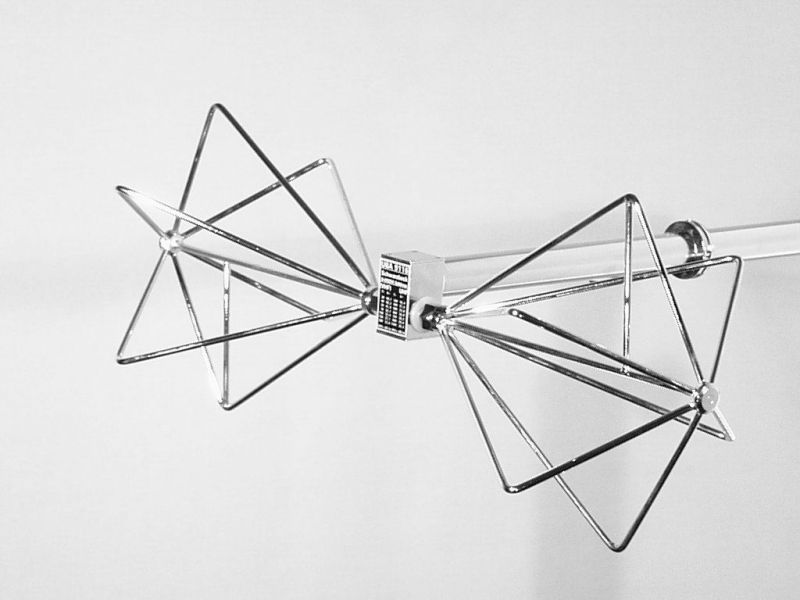

  • Schwarzbeck  VUBA9117 biconical broadband antenna



VUBA 9117

Bikonische VHF-UHF  Breitbandantenne

(30) 150 -1000 MHz



Datenblatt VUBA9117

Richtdiagramme





  • Schwarzbeck RS16 vertical polarized microwave biconical antenna



RS 16

Vertical polarisierte Mikrowellen Bikonusantenne mit Rundstrahlcharakteristik in der H-Ebene.

(0.5) 1 - 6 (8.5) GHz



Datenblatt RS16

Richtdiagramme








  • Schwarzbeck RE 1790



RE 1790

Vertical polarisierte Mikrowellen-Bikonusantenne mit Rundstrahlcharakteristik in der H-Ebene.

(170) 230 - 1000 (1100) MHz



Datenblatt RE1790

Richtdiagramme








  • Schwarzbeck RE 4590



RE 4590

Vertical polarisierte Mikrowellen-Bikonusantenne mit Rundstrahlcharakteristik in der H-Ebene.

(330) 450 - 1000 (1100) MHz



Datenblatt RE4590








  • Schwarzbeck RS0460 Vertically Polarised Symmetrical Biconical Antenna


 RS 0460

Vertical polarisierte Mikrowellen-Bikonusantenne mit Rundstrahlcharakteristik in der H-Ebene.

0.4 - 6 GHz



Datenblatt RS0460
