Gestockte Logarithmisch-Periodische Antennen

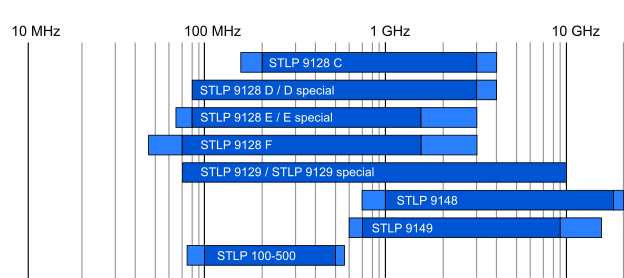

STLP 9128 C STLP 9128 D STLP 9128 E STLP 9128 F STLP 9129 STLP 9148 STLP 9149

STLP 9128 C - Gestockte Breitband Log.-Per. Antenne


  • Schwarzbeck STLP9128C stacked log.-periodic antenna
  • Schwarzbeck STLP9128C stacked log.-periodic antenna_2

Die gestockte Logarithmisch - Periodische Breitbandantenne besteht aus zwei übereinander angeordneten logarithmisch-periodischen Strukturen. Die hervorragenden Eigenschaften (breitbandig sehr gute Anpassung, gleichmäßiger Gewinn über den gesamten Frequenzbereich) der Logarithmisch Periodischen Antennen bleiben dabei voll erhalten. Durch die gestockte Anordnung wird das Richtdiagramm in der H-Ebene besser gebündelt, was zu einem Gewinnzuwachs von ca. 2-3 dB gegenüber der herkömmliche LP-Antenne führt. Dies ist insbesondere bei der Immunitätsprüfung ein wesentlicher Vorteil, wenn maximale Feldstärke bei großer Feldhomogenität erreicht werden soll. Nahezu gleiche Öffnungswinkel in E- und H-Ebene sorgen für optimale "Ausleuchtung" bei minimiertem Einfluss von Umgebungsreflexionen. Darüberhinaus bietet die STLP 9128 C eine hervorragende Unterdrückung der Kreuzpolarisation



Frequenzbereich:

(150)200-1500 (4000) MHz

Polarisation:

linear

Strahlungscharakteristik:

direktional

Material:

Aluminium

Max. Leistung (7/16):

2 kW (const.)
3 kW (intermitt.)

Max. Leistung (N):

1 kW (const.)
2 kW (intermitt.)

Anschluss:

7/16 female

N female

Impedanz: 50 Ω nominell



Länge: 890 mm
Breite: 930 mm
Höhe: 940 mm
Gewicht: 4.6 kg
Befestigung: 22 mm Rohr



pdficon small Datenblatt STLP 9128 C

Richtdiagramme

kurze Messentfernungen

VSWR



Option: with 7/16-connector 3 kW

Option: mit [13-30-connector] nur bis 2500 MHz

jedoch bis zu 8 kW inkl. passendem Adapter ähnlich AA 9202



Datenblatt STLP 9128 C Opt. 13-30

Montage von STLP Antennen





STLP 9128 D - Gestockte Breitband Log.-Per. Antenne


  • STLP 9128 D - Typical Antenna Factor
  • STLP 9128 D - Typical Antenna Gain
  • Schwarzbeck STLP 9128D

Die gestockte Logarithmisch Periodische Breitbandantenne besteht aus zwei übereinander angeordneten logarithmisch-periodischen Strukturen. Die hervorragenden Eigenschaften (breitbandig sehr gute Anpassung, gleichmäßiger Gewinn über den gesamten Frequenzbereich) der Logarithmisch Periodischen Antennen bleiben dabei voll erhalten. Durch die gestockte Anordnung wird das Richtdiagramm in der H- Ebene besser gebündelt, was zu einem Gewinnzuwachs von 2.5 dB gegenüber der herkömmlichen LP-Antenne führt. Dies ist insbesondere bei der Immunitätsprüfung ein wesentlicher Vorteil, wenn maximale Feldstärke bei großer Feldhomogenität erreicht werden soll. Nahezu gleiche Öffnungswinkel in E- und H- Ebene sorgen für optimale "Ausleuchtung" bei minimiertem Einfluss von Umgebungsreflexionen. Darüber hinaus verfügt die STLP 9128 D über eine hervorragende Unterdrückung der kreuzpolarisierten Komponente. Zur Vereinfachung der Handhabung sind optional Schnelltrennstellen erhältlich, die eine werkzeuglose Demontage der hinteren Antennenteile innerhalb von wenigen Sekunden erlauben. Dadurch kann die Antenne in insgesamt fünf Teile zerlegt werden, die leicht transportiert und gelagert werden können.



Frequenzbereich:

(65) 80-3000 (4000) MHz

Polarisation:

linear

Strahlungscharakteristik:

direktional

Material:

Aluminium

Max. Leistung (7/16):

2 kW (const.)
3 kW (intermitt.)

Max. Leistung (N):

1 kW (const.)
1.5 kW (intermitt.)

Anschluss:

7/16 female

N female

Impedanz: 50 Ω nominell



Länge: 1.46 m
Breite: 1.85 m
Höhe: 2.00 m
Gewicht: 8.1 kg
Befestigung: 22 mm Rohr



[Schnelltrennstellen.pdf] zur sekundenschnellen Demontage des hinteren Teils der Antenne.



Empfohlener Adapter: AA 9209.



Datenblatt STLP 9128 D

pdficon small Richtdiagramm

kurze Messentfernung

Montage von STLP-Antennen







STLP 9128 D special - Gestockte Breitband Log.-Per. Antenne


  • STLP 9128 D special - Typical Antenna Factor
  • STLP 9128 D special - Typical Antenna Gain
  • Schwarzbeck STLP 9128 D special



Die Version special der STLP 9128 D verfügt über einen kleineren Struckturwinkel. Daraus ergibt sich ein maximaler Antennendurchmesser von <150 cm.

Die gestockte Logarithmisch Periodische Breitbandantenne besteht aus zwei übereinander angeordneten logarithmisch-periodischen Strukturen. Die hervorragenden Eigenschaften (breitbandig sehr gute Anpassung, gleichmäßiger Gewinn über den gesamten Frequenzbereich) der Logarithmisch Periodischen Antennen bleiben dabei voll erhalten. Durch die gestockte Anordnung wird das Richtdiagramm in der H- Ebene besser gebündelt, was zu einem Gewinnzuwachs von 2.5 dB gegenüber der herkömmlichen LP-Antenne führt. Dies ist insbesondere bei der Immunitätsprüfung ein wesentlicher Vorteil, wenn maximale Feldstärke bei großer Feldhomogenität erreicht werden soll. Nahezu gleiche Öffnungswinkel in E- und H- Ebene sorgen für optimale "Ausleuchtung" bei minimiertem Einfluss von Umgebungsreflexionen.



Frequenzbereich:

(70) 80-3000 (4000) MHz

Polarisation:

linear

Strahlungscharakteristik:

direktional

Material:

Aluminium

Max. Leistung (7/16):

2 kW (const.)
3 kW (intermitt.)

Max. Leistung (N):

1 kW (const.)
1.5 kW (intermitt.)

Anschluss:

7/16 female

N female

Impedanz: 50 Ω nominell



Länge: 1.48 m
Breite: 1.48 m
Höhe: 1.34 m
Gewicht: 8.1 kg
Befestigung: 22 mm Rohr



Zur Vereinfachung der Handhabung sind optional Schnelltrennstellen erhältlich, die eine werkzeuglose Demontage der hinteren Antennenteile innerhalb von wenigen Sekunden erlauben. Dadurch kann die Antenne in insgesamt fünf Teile zerlegt werden, die leicht transportiert und gelagert werden können.

[Schnelltrennstellen.pdf] zur sekundenschnellen Demontage des hinteren Teils der Antenne.



Empfohlener Adapter: AA 9209.



pdficon small Datenblatt STLP 9128 D special

Richtdiagramme

kurze Messentfernungen

Montage von STLP-Antennen





STLP 9128 E - Gestockte Breitband Log.-Per. Antenne


  • Schwarzbeck STLP9128E


Die gestockte Logarithmisch Periodische Breitbandantenne besteht aus zwei übereinander angeordneten logarithmisch-periodischen Strukturen. Die hervorragenden Eigenschaften (breitbandig sehr gute Anpassung, gleichmäßiger Gewinn über den gesamten Frequenzbereich) der Logarithmisch Periodischen Antennen bleiben dabei voll erhalten. Durch die gestockte Anordnung wird das Richtdiagramm in der H-Ebene besser gebündelt, was zu einem Gewinnzuwachs von 2 dB gegenüber der herkömmlichen LP-Antenne führt. Dies ist insbesondere bei der Immunitätsprüfung ein wesentlicher Vorteil, wenn maximale Feldstärke bei großer Feldhomogenität erreicht werden soll. Nahezu gleiche Öffnungswinkel in E- und H-Ebene sorgen für optimale "Ausleuchtung" bei minimiertem Einfluss von Umgebungsreflexionen. Darüberhinaus verfügt die STLP 9128 E über eine hervorragende Unterdrückung der kreuzpolarisierten Komponente.



Haupteinsatzzweck: Erzeugung extrem hoher Feldstärken.



Frequenzbereich:

(65)80-1500(3000) MHz

Polarisation:

linear

Strahlungscharakteristik:

direktional

Material:

Aluminium

Max Power (7/16):

2 kW (const.)
3 kW (intermitt.)

Max Power (N):

1 kW (const.)
1.5 kW (intermitt.)

Anschluss:

7/16 female
N female

Impedanz: 50 Ω nominell



Länge: 1.66 m
Breite: 2.16 m
Höhe: 1.94 m
Gewicht: 10.0 kg
Mounting: 22 mm Rohr







[Schnelltrennstellen.pdf] zur sekundenschnellen Demontage des hinteren Teils der Antenne.



Empfohlener Adapter: AA 9209.





Datenblatt STLP 9128 E

Richtdiagramme

kurze Messentfernungen

VSWR

Montage von STLP-Antennen







STLP 9128 E special - Gestockte Breitband Log.-Per- Antenne


  • STLP 9128 E special - Typical Antenna Factor
  • STLP 9128 E special - Typical Antenna Gain
  • Schwarzbeck STLP9128E special Double Stacked Log-Per Antenna
  • Schwarzbeck STLP9128E special without the rear part of the Antenna

Die STLP 9128 E special ist ähnlich der STLP 9128 E, jedoch verfügt die STLP 9128 E special über einen verringerten Struckturwinkel und gefalteten Elementen. Dadurch verringert sich der Antennendurchmesser auf < 150 cm.

Die gestockte Logarithmisch Periodische Breitbandantenne besteht aus zwei übereinander angeordneten logarithmisch-periodischen Strukturen. Die hervorragenden Eigenschaften (breitbandig sehr gute Anpassung, gleichmäßiger Gewinn über den gesamten Frequenzbereich) der Logarithmisch Periodischen Antennen bleiben dabei voll erhalten. Durch die gestockte Anordnung wird das Richtdiagramm in der H-Ebene besser gebündelt, was zu einem Gewinnzuwachs von 2.5 dB gegenüber der herkömmlichen LP-Antenne führt. Dies ist insbesondere bei der Immunitätsprüfung ein wesentlicher Vorteil, wenn maximale Feldstärke bei großer Feldhomogenität erreicht werden soll. Nahezu gleiche Öffnungswinkel in E- und H-Ebene sorgen für optimale "Ausleuchtung" bei minimiertem Einfluss von Umgebungsreflexionen. Darüberhinaus verfügt die STLP 9128 E über eine hervorragende Unterdrückung der kreuzpolarisierten Komponente.

Haupteinsatzzweck: Erzeugung extrem hoher Feldstärken.



Frequenzbereich:

80-1700(2700) MHz

Polarisation:

linear

Strahlungscharakteristik:

direktional

Material:

Aluminium

Max. Leistung (7/16):

2 kW (const.)

3 kW (intermitt.)

Max. Leistung (N):

1 kW (const.)

1.5 kW (intermitt.)

Anschluss:

7/16 female

N female

Impedanz: 50 Ω nominell



Länge: 1738 mm
Breite: 1404 mm
Höhe: 1499 mm
Gewicht: 9.8 kg
Befestigung: 22 mm Rohr



[schnelltrennstellen.pdf] zur sekundenschnellen Demontage des hinteren Teils der Antenne.



Empfohlener Adapter: AA 9209.



pdficon small Datenblatt STLP 9128 E special

Richtdiagramme

kurze Messentfernung

pdficon small VSWR

Montage von STLP-Antennen




STLP 9128 F - Gestockte Breitband Log.-Per. Antenne

 NEU

  • STLP 9128 F - Max. Input Power
  • STLP 9128 F - Typical Antenna Factor
  • STLP 9128 F - Typical Antenna Gain


Die gestockte Logarithmisch Periodische Breitbandantenne besteht aus zwei übereinander angeordneten logarithmisch-periodischen Strukturen. Die hervorragenden Eigenschaften (breitbandig sehr gute Anpassung, gleichmäßiger Gewinn über den gesamten Frequenzbereich) der Logarithmisch Periodischen Antennen bleiben dabei voll erhalten. Durch die gestockte Anordnung wird das Richtdiagramm in der H-Ebene besser gebündelt, was zu einem Gewinnzuwachs von 2 dB gegenüber der herkömmlichen LP-Antenne führt. Dies ist insbesondere bei der Immunitätsprüfung ein wesentlicher Vorteil, wenn maximale Feldstärke bei großer Feldhomogenität erreicht werden soll. Nahezu gleiche Öffnungswinkel in E- und H-Ebene sorgen für optimale "Ausleuchtung" bei minimiertem Einfluss von Umgebungsreflexionen. Darüberhinaus verfügt die STLP 9128 F über eine hervorragende Unterdrückung der kreuzpolarisierten Komponente.



Haupteinsatzzweck: Erzeugung extrem hoher Feldstärken.



Frequenzbereich:

(55)70-1500(3000) MHz

Polarisation:

linear

Strahlungscharakteristik:

direktional

Material:

Aluminium

Max Power (7/16):

2 kW (const.)
3 kW (intermitt.)

Max Power (N):

1 kW (const.)
1.5 kW (intermitt.)

Anschluss:

7/16 female
N female

Impedanz: 50 Ω nominell



Länge: 1.95 m
Breite: 2.26 m
Höhe: 2.54 m
Gewicht: 11.0 kg
Mounting: 22 mm Rohr







[Schnelltrennstellen.pdf] zur sekundenschnellen Demontage des hinteren Teils der Antenne.



Empfohlener Adapter: AA 9209.





Datenblatt STLP 9128 F

Montage von STLP-Antennen







STLP 9129 - Gestockte Log.-Per.-Breitband Antenne

  • STLP 9129 - Max. Input Power
  • STLP 9129 - Typical Antenna Factor
  • STLP 9129 - Typical Antenna Gain
  • Schwarzbeck STLP 9129 Stacked Log-Per-Antenna



Die STLP 9129 wurde insbesondere für Störfestigkeitsprüfungen entwickelt, die sich über einen sehr weiten Frequenzbereich erstrecken. Es ist nun mit einer einzigen Antenne möglich, den gesamten Frequenzbereich von 80 MHz bis 10 GHz abzudecken, wobei der Fernfeld-Isotropgewinn von 8.6 dBi lediglich um +/- 2.3 dB schwankt.



Diese bislang unerreichte Bandbreite wurde durch die Kombination der bereits vielfach bewährten Modelle STLP 9128 D und der STLP 9149 erreicht. Wie bei den beiden Grundmodellen konnte auch bei der STLP 9129 das Optimum aus möglichst hohem Gewinn bei gleichzeitig hervorragender Feldhomogenität erzielt werden.



Frequenz:

70 MHz - 10 GHz

Polarisation:

linear

Strahlungscharakteristik:

direktional

Material:

Aluminium

Anschluss:

N female
7/16 female

Impedanz: 50 Ω nominell
Länge: 1.69 m
Breite: 1.64 m
Höhe: 2.02 m
Gewicht: 10.2 kg
Befestigung: 22 mm Rohr



pdficon small Schnelltrennstellen zur sekundenschnellen Demontage des hinteren Teils der Antenne.



Empfohlener Adapter: AA 9209.





pdficon small Datenblatt STLP 9129

Richtdiagramme

Feldstärke

Montage von STLP-Antennen




STLP 9129 special - Gestockte Log.-Per.-Breitband-Antenne

NEU

  • STLP 9129 special - Max. Input Power
  • STLP 9129 special - Typical Antenna Factor
  • STLP 9129 special - Typical Antenna Gain
  • STLP 9129 special



Die STLP 9129 special unterscheidet sich gegenüber der STLP 9129 lediglich durch die gefalteten, längsten Elemente und geringeren Abmessungen.

Die STLP 9129 wurde insbesondere für Störfestigkeitsprüfungen entwickelt, die sich über einen sehr weiten Frequenzbereich erstrecken. Es ist nun mit einer einzigen Antenne möglich, den gesamten Frequenzbereich von 80 MHz bis 10 GHz abzudecken, wobei der Fernfeld-Isotropgewinn von 8.6 dBi lediglich um +/- 2.3 dB schwankt.

Diese bislang unerreichte Bandbreite wurde durch die Kombination der bereits vielfach bewährten Modelle STLP 9128 D und der STLP 9149 erreicht. Wie bei den beiden Grundmodellen konnte auch bei der STLP 9129 das Optimum aus möglichst hohem Gewinn bei gleichzeitig hervorragender Feldhomogenität erzielt werden.

Haupteinsatzzweck: Erzeugung definierter, hoher Feldstärken für Störfestigkeitsprüfungen nach IEC 61000-4-3.



Frequenzbereich:

80 MHz - 10 GHz

Polarisation:

linear

Strahlungscharakteristik:

direktional

Material:

Aluminium

Anschluss:

Type N female
Type 7/16 female

Impedanz: 50 Ω nominell
Länge: 1.75 m
Breite: 1.49 m
Höhe 1.32 m
Gewicht: 10.2 kg
Befestigung: 22 mm Rohr



pdficon small Schnelltrennstellen zur sekundenschnellen Demontage des hinteren Teils der Antenne..



Empfohlener Adapter: AA 9209.





pdficon small Datenblatt STLP 9129 special

Montage von STLP Antennen




STLP 9148 - Gestockte Mikrowellen Log.-Per. Antenne


  • STLP 9148 - Typical Antenna Factor
  • STLP 9148 - Typical Antenna Gain
  • Schwarzbeck STLP9148 stacked log. periodic antenna

Gestockte Logarithmisch - Periodische Breitbandantenne (linear polarisiert) für Sende- und Empfangsanwendungen im Mikrowellenbereich. Die Antennenstruktur besteht aus lasergeschnittenem Messingblech. Zum Schutz der feinen Antennenstruktur gegen Beschädigungen ist die Antenne mit einer abnehmbaren Kunststoffhaube ausgestattet.



Frequenzbereich:

(0.7)1-18 (20) GHz

Polarisation:

linear

Strahlungscharakteristik:

direktional

typ. Gewinn:

9 dBi

   Max. Leistung:

50 W

   Anschluss:

N female

Impedanz: 50 Ω nominell



Länge: 490 mm
Breite: 270 mm
Höhe: 270 mm
Gewicht: 1.2 kg
Befestigung: 22 mm Rohr



pdficon small Datenblatt STLP 9148

Richtdiagramme

kurze Messentfernungen

Feldstärke




STLP 9149 - Gestockte Mikrowellen Log.-Per. Antenna


  • STLP 9149 - Typical Antenna Factor
  • STLP 9149 - Typical Antenna Gain
  • Schwarzbeck STLP9149 stacked log. periodic antenna

Gestockte Logarithmisch -Periodische Breitbandantenne (linear polarisiert) für Sende- und Empfangsanwendungen im Mikrowellenbereich. Die Antennenstruktur besteht aus lasergeschnittenem Messingblech. Zum Schutz der feinen Antennenstruktur gegen Beschädigungen ist die Antenne mit einer verlustarmen Kunststoffhaube ausgestattet. Die STLP 9149 eignet sich besonders gut für Störfestigkeitsprüfungen gem. IEC 61000-4-3 aufgrund der guten Feldhomogenität. Weitere herausragende Merkmale dieser Antenne sind die große Bandbreite, nahezu konstanter Gewinn, hervorragende Anpassung sowie gleicher Öffnungswinkel in E- und H-Ebene.



Frequenzbereich:

(0.6)0.7-9 (10.5) GHz

Polarisation:

linear

Strahlungscharakteristik:

direktional

typ. Gewinn:

10.3 dBi +/- 1.5 dBi

   Max. Leistung:

300 W (f=1 GHz)
150 W (f=6 GHz)

   Anschluss:

N female

Impedanz: 50 Ω nominell



Länge: 460 mm (+215 mm)
Breite: 270 mm
Höhe: 270 mm
Gewicht: 3.7 kg
Befestigung: 22 mm Rohr



pdficon small Datenblatt STLP 9149

Richtdiagramme

kurze Messentfernungen

Feldstärke
