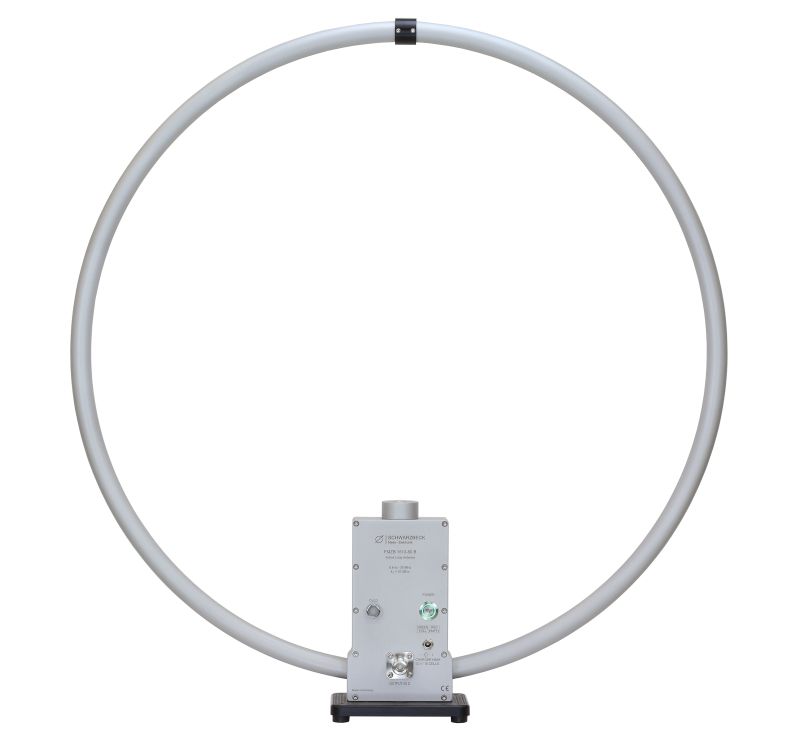

FMZB 1513-60 B - Empfangs-Rahmenantenne



FMZB 1513-60 B - Empfangs-Rahmenantenne



NEU

  • FMZB_1513-60_B


Die aktive Rahmenantenne FMZB 1513-60 B eignet sich zur frequenzselektiven Messung der Magnetfeldstärke (oder auch der fiktiven E-Feldstärke) im Langwellen-, Mittelwellen und Kurzwellenbereich. Die Rahmenantenne kann für Messungen nach CISPR (z.B. 16-1-4), MIL, FCC, EN, ISO, ANSI, ETSI und diverse andere Normen eingesetzt werden.



Frequenzbereich nominell: 9 kHz - 30 MHz
Anschluss: N-Buchse 50 Ω
Wandlungsmaß für fiktive E-Feldstärke: 20 dB/m
Wandlungsmaß für H-Feldstärke: -31.5 dB/Ωm
Rahmendurchmesser: 0.6 m
Feldstärkemessbereich
QP / 9 kHz 6 dB ZF-Bandbreite:
30-140 dBμV/m (1 MHz)

Feldstärkemessbereich
AV / 200 Hz 6 dB ZF-Bandbreite:

8-140 dBμV/m (1 MHz)
Frequenzgang: < +/- 1 dB
Stehwellenverhältnis am Ausgang: < 2
Betriebsdauer bei voller Akkuladung: > 12 h (typ. 20 h)
Akku: 12 V NiMH 1.9 Ah
Betriebsanzeige: LED grün > 10.6 V
Batt. -Reserve: LED gelb 9.7 V - 10.6 V
Mastmontagegewinde: 3/8”
Abmessungen: 630 x 660 x 65 mm
Gewicht: 1.7 kg



Datenblatt FMZB 1513-60 B
