CVP 9222 C - Hochohmige kapazitive Koppelzange

CVP 9222 C - Hochohmige kapazitive Koppelzange

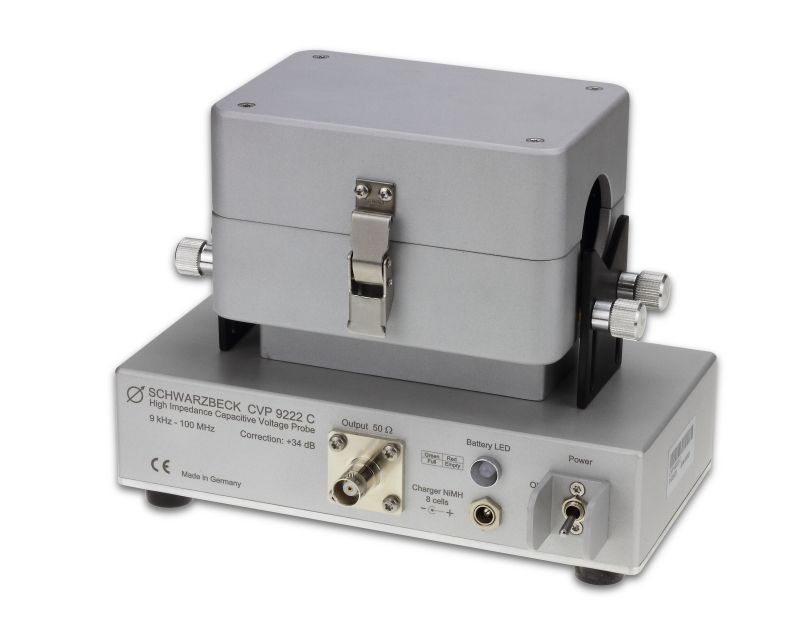

  • CVP 9222 C

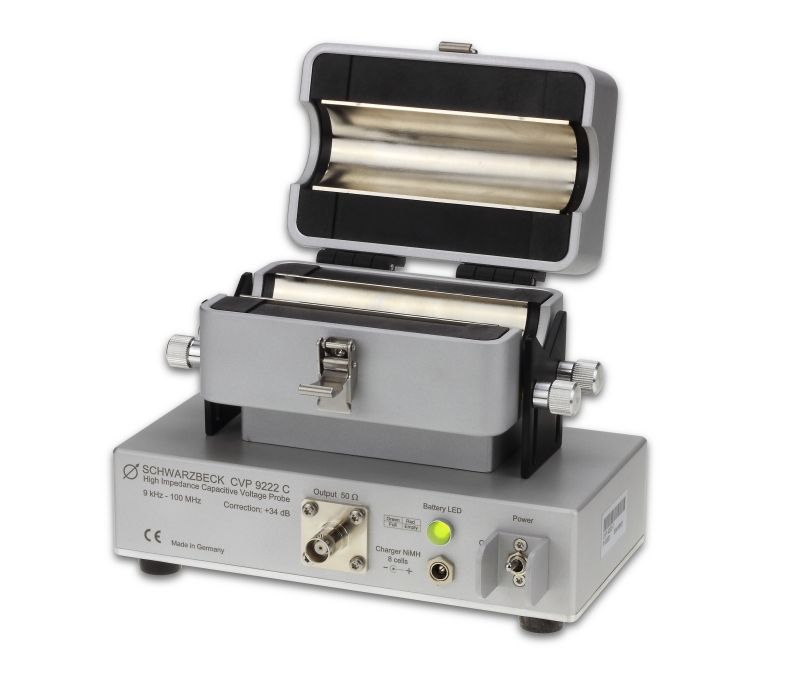

  • CVP 9222 C_2

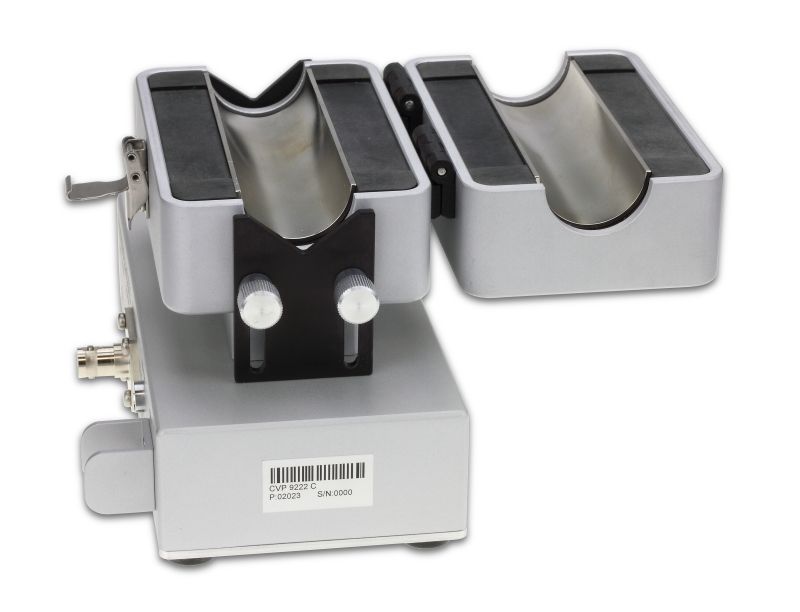

  • CVP 9222 C_3

Hochohmige kapazitive Koppelzange zur Messung von Gleichtaktstörspannungen auf Kabeln ohne Auftrennung der Verbindung und ohne Einschränkung der Prüflingsfunktionalität.

Zur Unterdrückung von externen Störeinflüssen ist die Koppelzange mit einem hochwirksamen Schirm ausgestattet.

Die Koppelzange ist akkubetrieben. Eine Akkuladung gewährleistet mehr als 40 Stunden Betriebsdauer.



 Frequenzbereich:  9 kHz - 100 MHz

 Norminelle Einfügedämpfung im 50 Ω System:

 34 dB ( 8 mm)
 Frequenzgang:  typ. < ± 0.5 dB

 Schirmdämpfung gegen externe Felder:

 typ. 50 dB
 Max. Spitzenspannung:  30 V
 Stehwellenverhältnis am Ausgang:  VSWR < 1.2
 Nenndurchmesser:  32 mm
 Ableitkapazität:  typ. 4 pF
 Anschluss:  BNC
 Stromversorgung:  8 NiMH Zellen AA
 Betriebsdauer:  >40 h
 Empfohlenes Ladegerät:  Ansmann ACS 410 / ACS 110
 Abmessungen:  110x180x140 mm
 Gewicht:  2 kg
 Normen:

 CISPR 22
 EN 55022 C 1.3.



Optional erhältliches Zubehör:



Option ACS 110: Ladegerät für CVP 9222, CVP 9222 B und CVP 9222 C

Option CAL 9222 B: Kalibrieradapter für CVP 9222, CVP 9222 B und CVP 9222 C





Datenblatt CVP 9222 C
