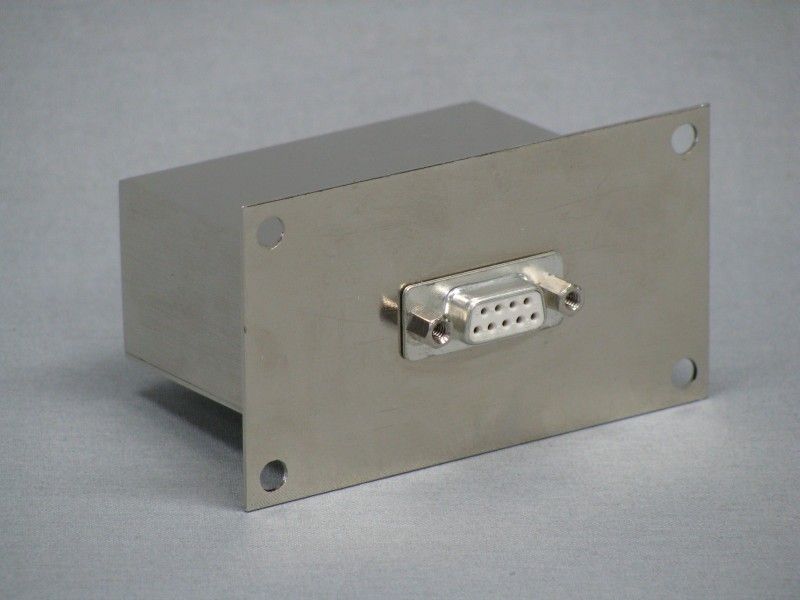

BD 9501 - Busdurchführung für Schirmkabienen



  • BD 9501




Die Busdurchführung wird in einen entsprechenden Ausschnitt in die Blechwand einer Schirmkabine eingeschraubt. Verschiedene Steckertypen stehen zur Auswahl. Die gängigsten Typen sind IEEE 488 (GPIB / HPIB), Sub-D 9-polig und 25-polig. Die Verbindung ist ohne zusätzliche Filterung und 1:1 hinsichtlich der Pin-Zuordnung ausgeführt.



 Material:  Messing vernickelt
 Lochabstand vertikal:  40 mm
 Lochabstand horizontal:  80 mm
 Lochdurchmesser:  5 mm
 Rechteck-Ausschnitt für
 Durchführung:
 33 x 72 mm
 Gewicht:  200 g



Datenblatt BD 9501
