HPF - Hochpassfilter

HPF - Hochpassfilter

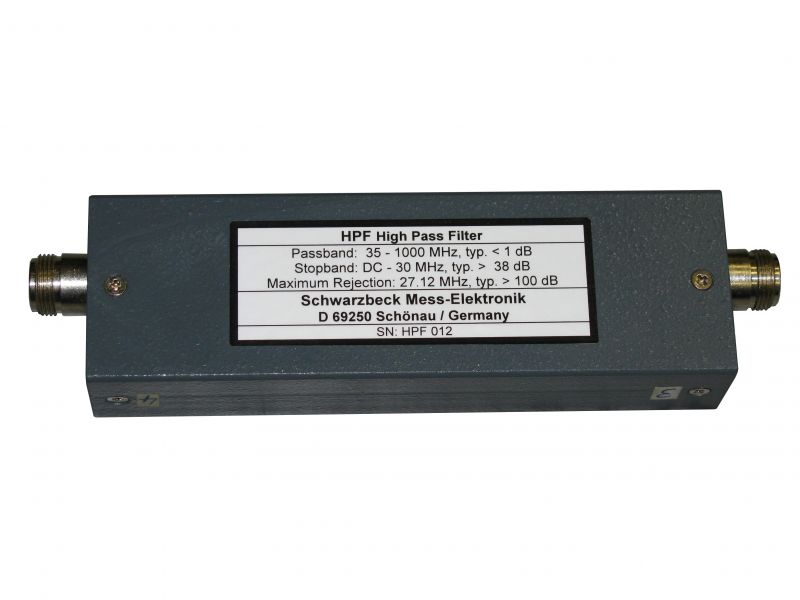

  • Schwarzbeck HPF High Pass Filter

Passives LC Filter mit N-Buchsen in geschirmtem Metallgehäuse. Der Haupteinsatzbereich ist die Harmonischenmessung von Diathermie-Geräten mit einer Betriebsfrequenz von 27.12 MHz.



 Frequenzbereich, nominell:  35 MHz - 1000 MHz

 Betriebsfrequenz:

 150 kHz
 Impedanz, nominell:  50 Ω
 Dauerleistung:  100 W
 Dämpfung im Durchlassbereich:  < 1 dB
 VSWR im Durchlassbereich:  < 2
 Sperrpol bei 27.12 MHz:  > 100 dB
 Gehäuseabmessungen:  160 x 50 x 30 mm
 Gewicht:  0.55 kg
 Anschluss:  2 x N female





Datenblatt HPF
