CP 9610 - Stromsensor

CP 9610 - Stromsensor





  • CP 9610
  • CP9610

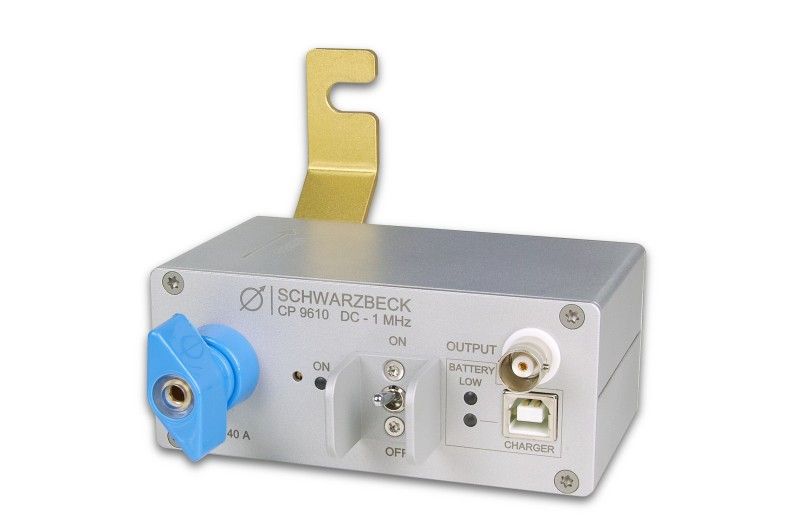

Der Stromsensor CP 9610 misst Ströme bis zu 40 A im Frequenzbereich von DC - 1 MHz. Er ist galvanisch getrennt und bis zu 210 VPK / VDC spannungsfest. Der Innenwiderstand ist kleiner 3 mΩ um den Spannungsabfall möglichst gering zu halten. Der Hallsensor ist temperaturkompensiert und ermöglicht sehr genaue Messungen.



Frequenzbereich: DC - 1 MHz
Ausgangsbuchse: BNC (1 MΩ)
Strommessbereich: -40 A - +40 A
Wandlungsmaß: 50 mV/A
Innenwiderstand: < 3 mΩ
Typischer Messfehler: ±3%
Abmessungen BxHxT: 105 x 44 x 115 mm
Typ. Betriebsdauer: 24 h

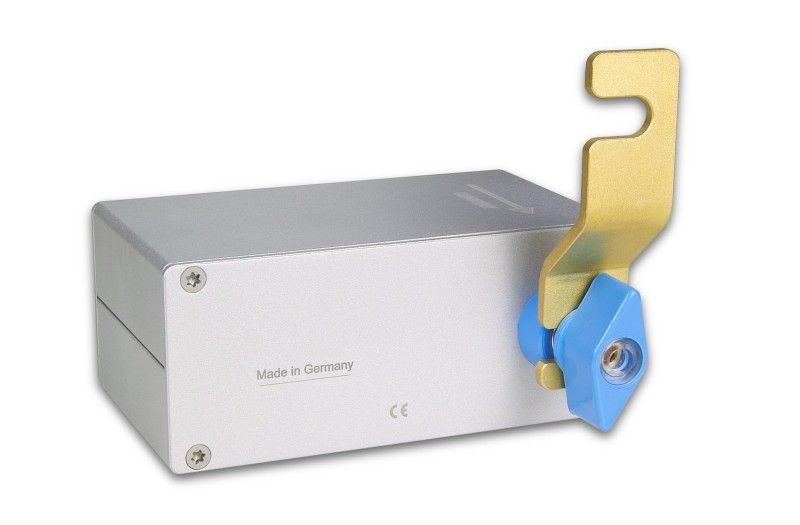

Prüflingsanschluß: Flügelklemmen
Stromversorgung: 3.7 V, 2.6 Ah Lithium Ion
Gewicht (inkl. Akku): 430 g



pdficon small Datenblatt CP 9610
