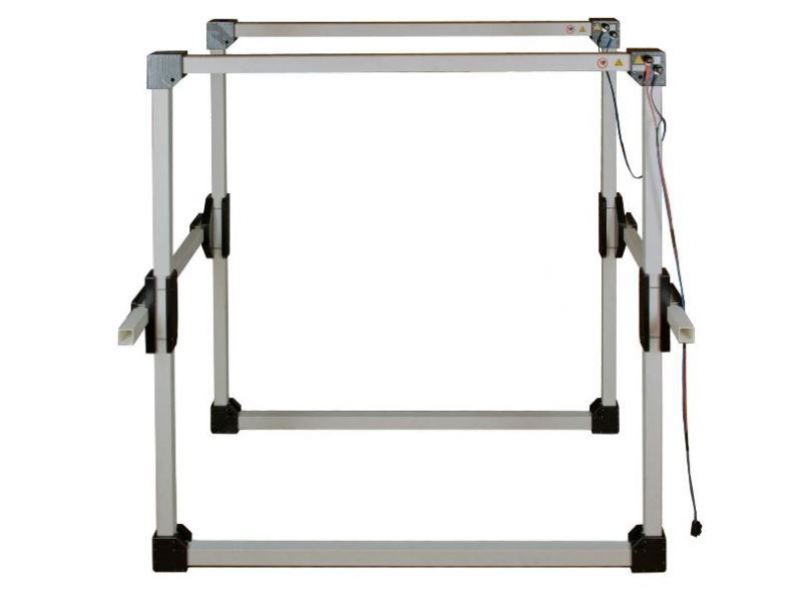

  • HHS 5213-100 Helmholtz-Spulen





Windungszahl:  100
Maximaler Spulenstrom:

 15 A (5 min.)

Spulenstrom, nominell:  9 A continuos
Magn. Nennfeldstärke:  900.9 A/m continuos
Magn. Feldstärke bei 1 A Spulenstrom:  48.5 A/m (Spulenabstand 0.75 m)
Spulenabmessung, Innenmaß:  1.255 m
Elektrische Kantenlänge:  1.295 m
Abmessungen:  1.46 m x 1.36 m x 0.91 m
Max. Spulenabstand:  0.83 m
Nutzbarer Frequenzbereich:  DC - 5 kHz
Induktivität (pro Spule):  41.1 mH
Wirkwiderstand (pro Spule):  3.55 Ω
Resonanzfrequenz ( Spulenpaar): > 13 kHz
Gewicht:  44.5 kg
Folgende Angaben gelten für 0.705 m Spulenabstand:
Spulenabstand für beste Feldhomogenität entlang einer Achse durch die Spulenmitte:  0.705 m
Magn. Feldstärke bei 1 A Spulenstrom:  100.096 mA
Erforderlicher Strom für 1 A/m:  10 mA
Induktivität (Spulenpaar):  88.3 mH



Datenblatt HHS 5213-100
