BBHA 9120 D - Breitband Doppelsteg Hornantenne

  • BBHA 9120 D - Max Input Power - N Connector

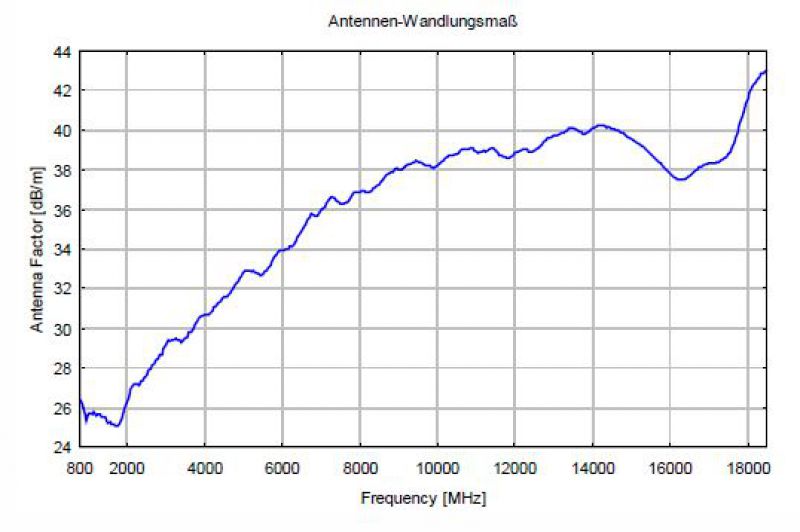

  • BBHA 9120 D - Typical Antenna Factor

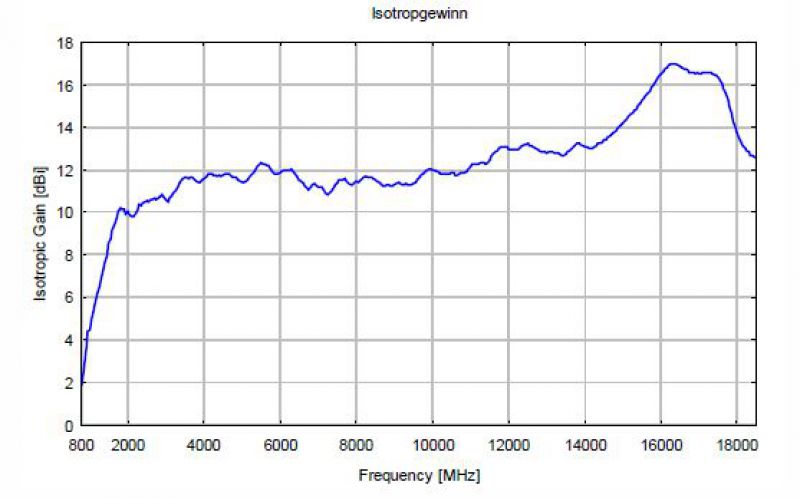

  • BBHA 9120 D - Typical Gain

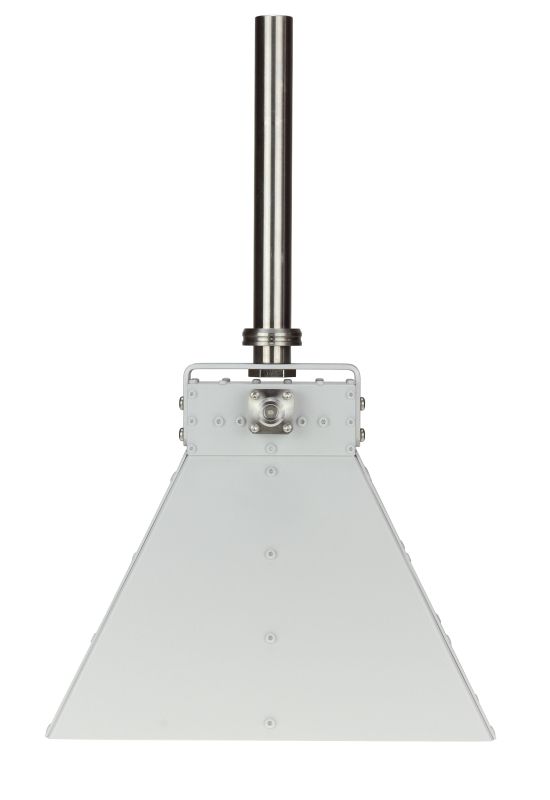

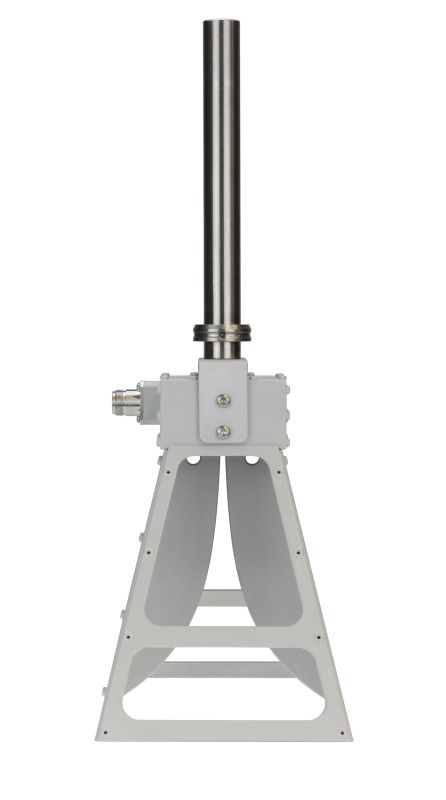

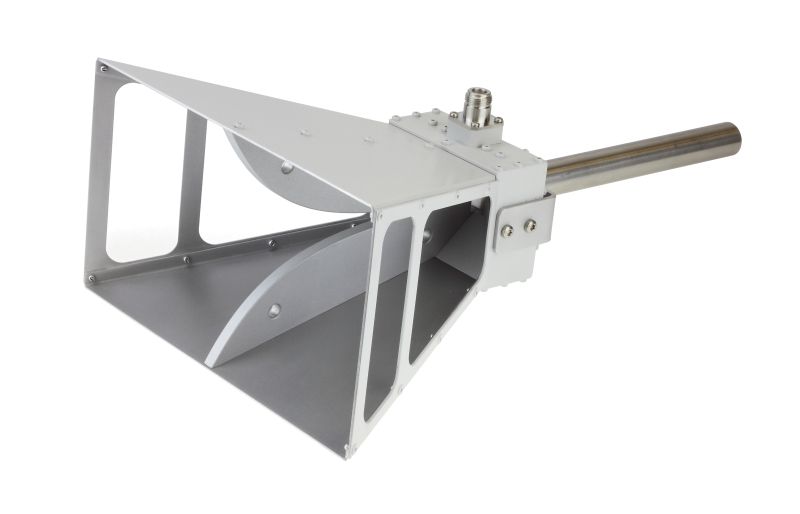

  • Schwarzbeck Broadband Horn Antenna BBHA9120D



Linear polarisierte Doppelsteg Breitband Hornantenne in Aluminiumausführung für Empfangs- und Sendeanwendungen.





Frequenzbereich, nominell: 1 GHz - 18 GHz
Nutzbarer Frequenzbereich: 0.8 GHz - 18 GHz
Polarisation: linear
Strahlungscharakteristik: direktional
Material: Aluminium
Max Power: siehe Diagramm
Anschluss: N - Buchse
Impedanz: 50 Ω nominell
Länge: 408 mm
Breite: 245 mm
Höhe: 142 mm
Gewicht: 1.3 kg
Befestigung: 22 mm Rohr
